Характеристики KR 150-125-400/419-4/90

KR 150-125-400/419-4/90 Кордис - технические и рабочие характеристики насоса.
Одноступенчатый центробежный горизонтальный консольной конструкции насос типа Kordis, предназначенный для перекачки воды и неагрессивных жидкостей, сходных с водой по плотности, вязкости и химической активности.

Условное обозначение
KR 150-125-400/419-4/90 УХЛ3.1, где
- KR: консольный горизонтальный;
- 150: диаметр входящего патрубка, мм;
- 125: диаметр напорного патрубка, мм;
- 400: диаметр номинальный рабочего колеса, мм;
- 419: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электрического двигателя;
- 90: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 150-125-400/419-GG-G-4-УХЛ3.1/F90 - насос Кордис с сальниковым уплотнением - буквенные обозначения:
- GG: корпус и рабочее колесо изготовлены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос с электродвигателем на раме, упругая муфта, защищенная кожухом.

Электродвигатель, трехфазный общепромышленный с короткозамкнутым ротором, монтируется в насосный агрегат KR 150-125-400/419-4/90 Кордис для обеспечения привода насоса.
Тип, используемого электрического двигателя а агрегате, в соответствии с нормами европейского стандарта DIN - 280MA4 (90 квт).

Электродвигатели взрывозащищенные в оснащении приводом насосных агрегатов Kordis данного вида не участвуют.

Электропитание
- ток переменный трехфазный;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД насосного агрегата - 77,6%.
Патрубки фланцевые, рассчитанные на давление 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 3,5 м.

В консольный с осевым входом горизонтальный центробежный насос одноступенчатой конструкции KR 150-125-400/419-4/90 устанавливается сертифицированный общепромышленный трехфазный асинхронный электродвигатель.

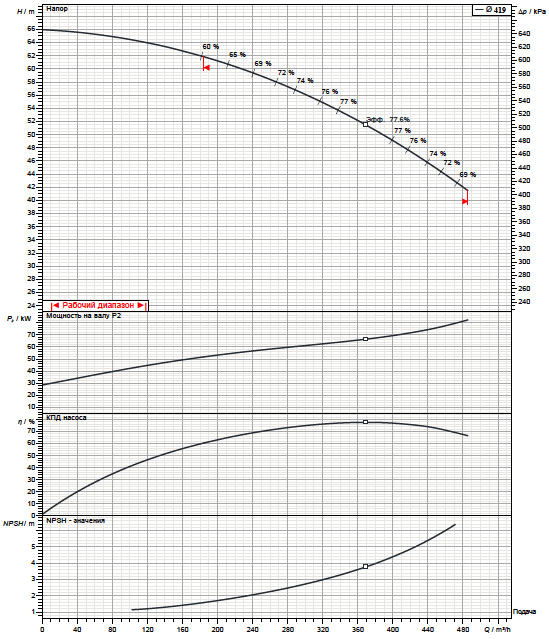

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

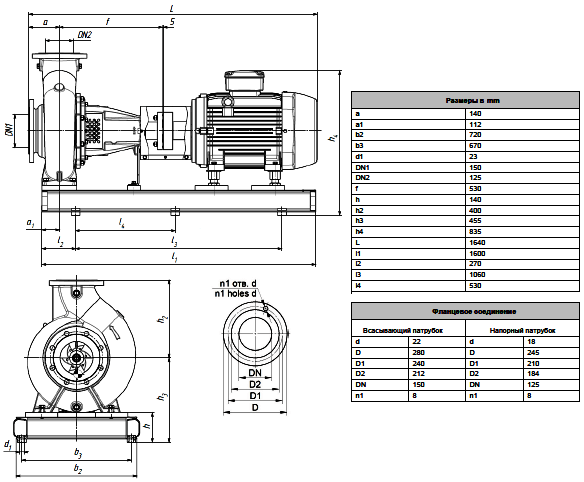

Габаритные и присоединительные размеры агрегата
