Характеристики KR 150-125-500/405-4/75

Кордис KR 150-125-500/405-4/75 - рабочие и технические характеристики насоса.
Центробежный одноступенчатый с осевым вводом и тангенциальным отводом насос Kordis, перекачивающий воду и неагрессивные жидкие среды, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение насоса
KR 150-125-500/405-4/75 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр патрубка на входе, мм;
- 150: диаметр напорного патрубка, мм;
- 500: диаметр рабочего колеса номинальный, мм;
- 405: диаметр фактический рабочего колеса, мм;
- 4: число полюсов привода;
- 75: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения в маркировке насоса с сальниковым уплотнением Кордис KR 200-150-500.1/460-GG-G-4-УХЛ3.1/F110, где
- GG: корпус и рабочее колесо выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электроприводом на раме, упругой муфтой с защитным кожухом.

Для обеспечения привода насоса KR 150-125-500/405-4/75 Кордис в агрегат, монтируется общепромышленный трехфазный асинхронный с короткозамкнутым ротором электродвигатель.
Тип электрического привода для насосного агрегата, в соответствии с нормами европейского стандарта DIN, 280S4 (75 квт).

Для комплектации приводом насосных электроагрегатов Kordis данного типа взрывозащищенные электродвигатели не используются.

Электроподключение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока электронасоса 135А.
ДКЗ (допускаемый кавитационный запас) не должен превышать 2,4 м.
Патрубки фланцевые рассчитаны на давление 16 кгс/см².

В одноступенчатый консольный горизонтальной конструкции центробежный насос с осевым входом и тангенциальным отводом KR 150-125-500/405-4/75 должен монтироваться только общепромышленный сертифицированный трехфазный асинхронный электродвигатель.

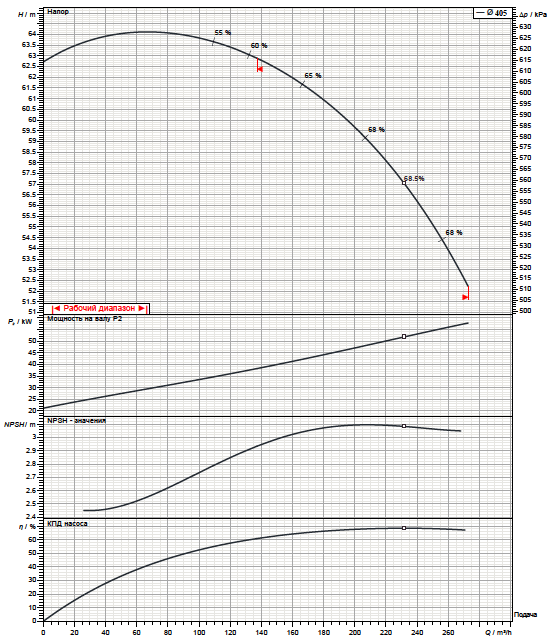

Рабочие характеристики насоса

Габаритный чертеж насоса

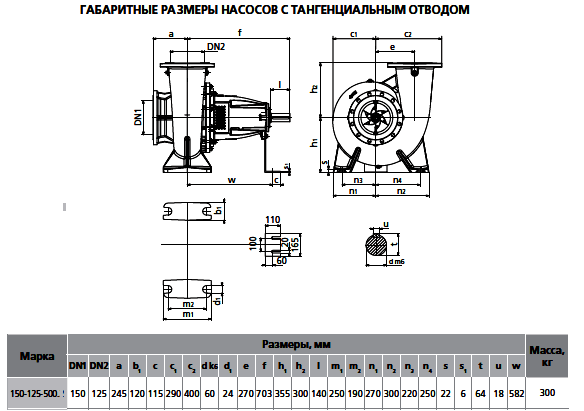

Габаритные и присоединительные размеры насоса

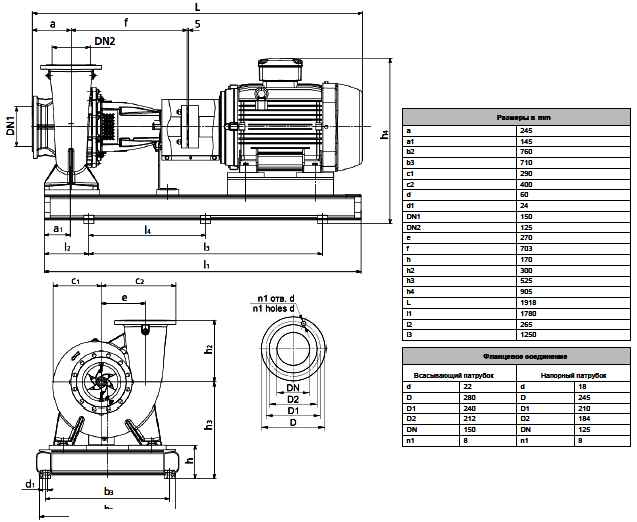

Габаритные и присоединительные размеры агрегата
