Характеристики KR 200-150-200/189-4/11

KR 200-150-200/189-4/11 Кордис - рабочие и технические характеристики насоса.
Консольный горизонтальный с осевым вводом одноступенчатый центробежный насос марки Kordis, перекачивающий воду и другие неагрессивные жидкости, сходные с водой по физико-химическим показателям (вязкость, плотность и химическая активность).

Условное обозначение
KR 200-150-200/189-4/11 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр патрубка входящего, мм;
- 150: диаметр выходящего патрубка, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 189: диаметр фактический рабочего колеса, мм;
- 4: число полюсов электрического двигателя;
- 11: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения насоса с сальниковым уплотнением Кордис KR 200-150-200/189-GG-G-4-УХЛ3.1/F11:
- GG: изготовленные из серого чугуна корпус и рабочее колесо;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругая муфта и защитный кожух.

Для осуществления привода насоса KR 200-150-200/189-4/11 Кордис в насосный агрегат монтируется - с короткозамкнутым ротором трехфазный электродвигатель общепромышленного исполнения.
Тип, используемого в насосном агрегате электродвигателя, в соответствии с нормами европейского стандарта DIN - 160M4 (11 квт).

Взрывозащищенные электродвигатели в оснащении приводом агрегатов Kordis данного типа не используются.

Электроснабжение
- переменный трехфазный ток;
- сеть напряжением: 380 В;
- ток частотой: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасоса 80,5%.
Фланцевые патрубки рассчитаны на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 3 м.

В центробежный консольный одноступенчатый с осевым входом насос типа KR 200-150-200/189-4/11 должен встраиваться только трехфазный общепромышленный сертифицированный асинхронный электродвигатель.

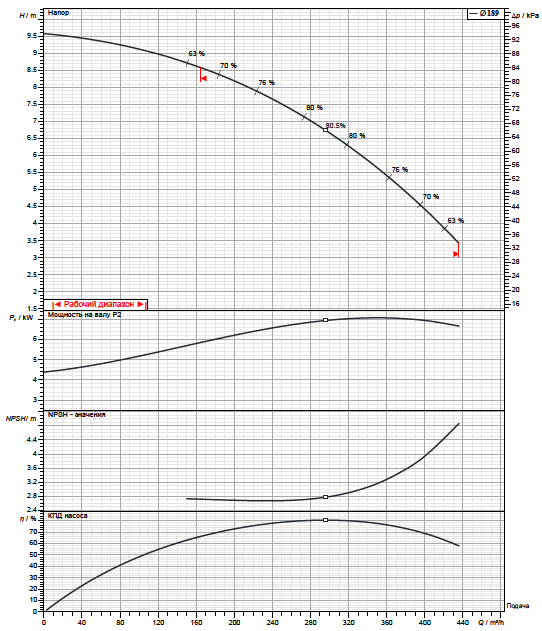

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

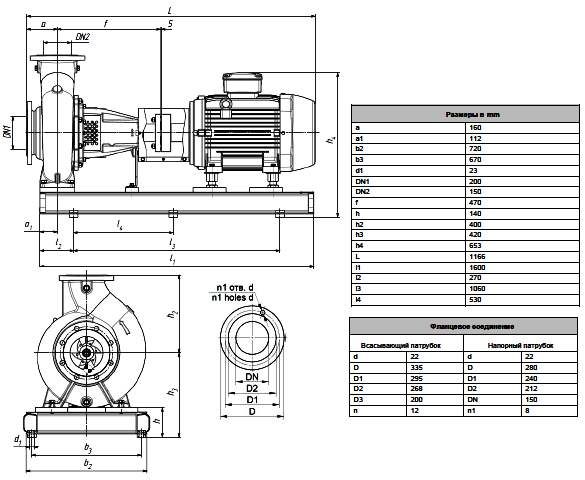

Габаритные и присоединительные размеры агрегата
