Характеристики KR 200-150-250/269-4/30

KR 200-150-250/269-4/30 Kordis Технические характеристики насосов Kordis (Кордис) KR 200-150-250/269-4/30.
Насосы предназначены для перекачивания воды и жидкостей, имеющие схожие с водой основные характеристики - химическая активность, вязкость и плотность.

Условное обозначение
KR 200-150-250/269-4/30 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр патрубка на входе, мм;
- 150: диаметр напорного патрубка, мм;
- 250: номинальный диаметр рабочего колеса, мм;
- 269: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов электропривода;
- 30: мощность привода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения насоса с сальниковым уплотнением KR 200-150-250/269-GG-G-4-УХЛ3.1/F30 Kordis:
- GG: корпус, рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c приводом, упругой муфтой, защитным кожухом.

В насосном агрегате, в качестве привода насоса KR 200-150-250/269-4/30 Kordis (Кордис), используется с короткозамкнутым ротором общепромышленный трехфазный асинхронный электродвигатель.
Тип электрического привода в электронасосном агрегате, по нормам европейского стандарта DIN, 200L4.

Для оснащения электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 200-150-250/269-4/30 412
265-638
20
23-11
30*1450 3,3

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электронасосного агрегата 87,9%.
Допускаемый кавитационный запас (ДКЗ) до 3,3 м.

В консольный одноступенчатый центробежный насос марки KR 200-150-250/269-4/30 должен устанавливаться электродвигатель, сертифицированный надлежащим образом.

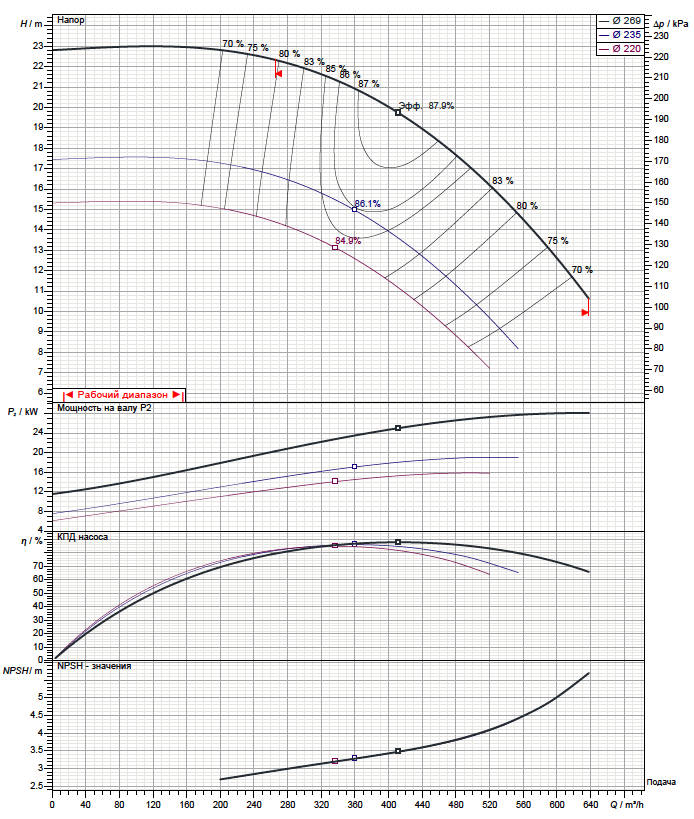

Рабочие характеристики насоса

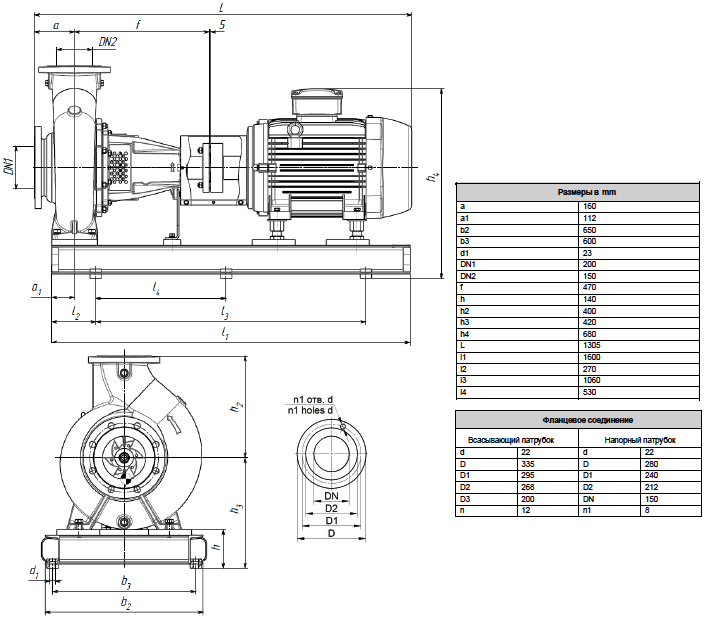

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
