Характеристики KR 200-150-315/264-4/22

KR 200-150-315/264-4/22 Kordis KR 200-150-315/264-4/22 Кордис - рабочие и технические характеристики насоса.
Одноступенчатый консольный горизонтальный центробежный насос с осевым вводом, перекачивающий воду и неагрессивные жидкости, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 200-150-315/264-4/22 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр патрубка на входе, мм;
- 150: диаметр напорного патрубка, мм;
- 315: диаметр рабочего колеса номинальный, мм;
- 264: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электрического двигателя;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 200-150-315/264-GG-G-4-УХЛ3.1/F22 Кордис - насос с сальниковым уплотнением - буквенное обозначение:
- GG: из серого чугуна - корпус, рабочее колесо;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос с электрическим двигателем на раме, упругая муфта, защитный кожух.

В насос горизонтальный KR 200-150-315/264-4/22 Kordis, для обеспечения привода, устанавливается трехфазный с короткозамкнутым ротором общепромышленный асинхронный электродвигатель типоразмера, в соответствии с нормами европейского стандарта DIN - 180L4 (22 квт).

Взрывозащищенные электродвигатели в оснащении электроприводами электронасосов Kordis данного типа не применяются.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KR 200-150-315/264-4/22 358
187-463
18
22,4-17,25
22*1450 41,8

Патрубки фланцевые рассчитаны на давление 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не должен превышать 2,2 м.
Максимальный КПД электронасоса 82,4%.

В центробежный консольного типа насос марки KR 200-150-315/264-4/22 должен монтироваться только асинхронный общепромышленный сертифицированный трехфазный электродвигатель.

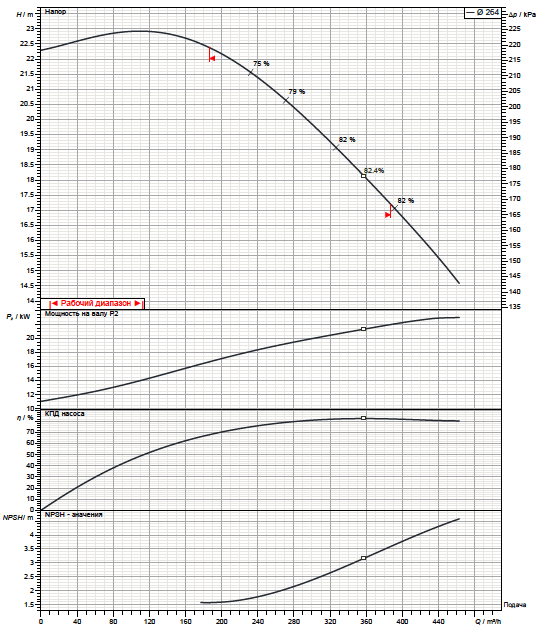

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

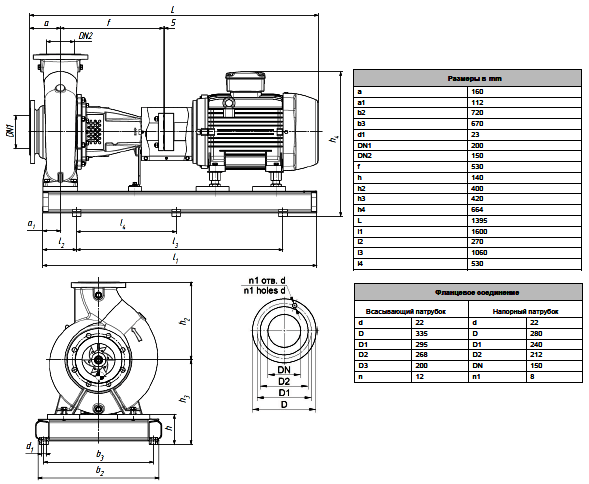

Габаритные и присоединительные размеры агрегата
