Характеристики KR 200-150-315/334-4/55

KR 200-150-315/334-4/55 Kordis (Кордис) - технические и рабочие характеристики насоса.
По конструктивным и техническим характеристикам насос одноступенчатый с осевым вводом горизонтальной конструкции, перекачивает воду и жидкие среды, имеющие сходство с водой по плотности, вязкости и химической активности.

Условное обозначение
KR 200-150-315/334-4/55 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр входного патрубка, мм;
- 150: диаметр патрубка на выходе, мм;
- 315: номинальный диаметр рабочего колеса, мм;
- 334: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электродвигателя;
- 55: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С сальниковым уплотнением насос KR 200-150-315/334-GG-G-4-УХЛ3.1/F55 Kordis - буквенное обозначение:
- GG: серый чугун - корпус, колесо рабочее;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругой муфтой, защитным кожухом.

В насосном электроагрегате насос KR 200-150-315/334-4/55 Kordis (Кордис) комплектуется электрически приводом, в качестве которого монтируется асинхронный трехфазный с короткозамкнутым ротором электродвигатель
общепромышленного исполнения - 250M4 (по нормам европейского стандарта DIN).

В комплектации насосных агрегатов взрывозащищенные электродвигатели не используются.

Электроснабжение
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

ДКЗ (допускаемый кавитационный запас) не более 2,6 м.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД насосного агрегата 87,8%.

В KR 200-150-315/334-4/55 должен комплектоваться только сертифицированный асинхронный электродвигатель.

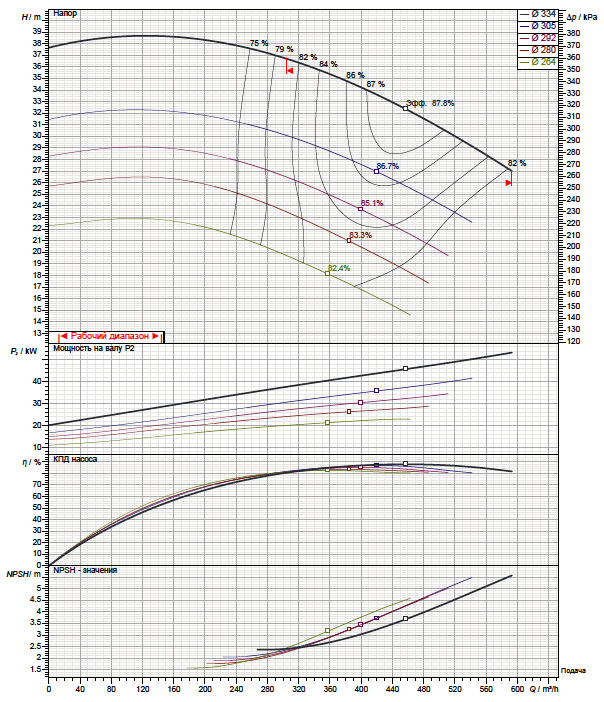

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

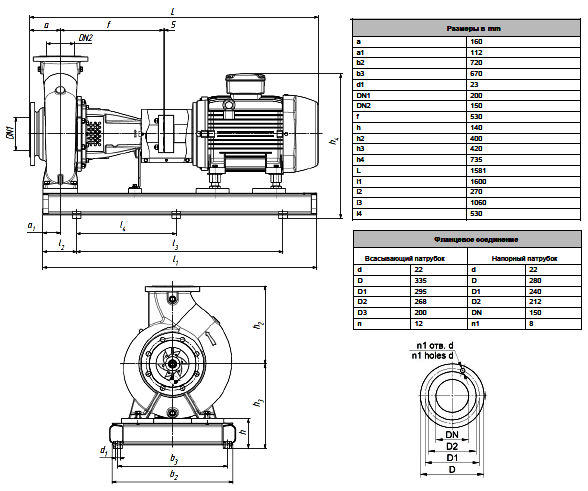

Габаритные и присоединительные размеры агрегата
