Характеристики KR 200-150-400/419-4/90

KR 200-150-400/419-4/90 Кордис - технические и рабочие характеристики насоса.
С осевым вводом консольный горизонтальный одноступенчатый насос, перекачивающий воду и различные неагрессивные жидкости, сходные с водой по химической активности, вязкости и плотности.

Условное обозначение
KR 200-150-400/419-4/90 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр патрубка на входе, мм;
- 150: диаметр напорного патрубка, мм;
- 400: диаметр номинальный рабочего колеса, мм;
- 419: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электрического привода;
- 90: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 65-40-125/139-GG-G-4-УХЛ3.1/F0,55 - насос Кордис с сальниковым уплотнением, буквенные обозначения в маркировке, где:
- GG: корпус и рабочее колесо выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, муфта упругая, защитный кожух.

В агрегате насосном типа KR 200-150-400/419-4/90 Kordis, для обеспечения привода, устанавливается трехфазный общепромышленного назначения электродвигатель с короткозамкнутым ротором, типоразмером, в соответствии с нормами европейского стандарта DIN, 280M4 (90 квт).

В оснащении электрическими приводами насосов Kordis представленной модификации взрывозащищенные электродвигатели не используются.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата 85,8%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не превышает 3,0 м.

В одноступенчатой конструкции горизонтальный центробежный насос марки KR 200-150-400/419-4/90 должен устанавливаться только трехфазный общепромышленный сертифицированный асинхронный электродвигатель.

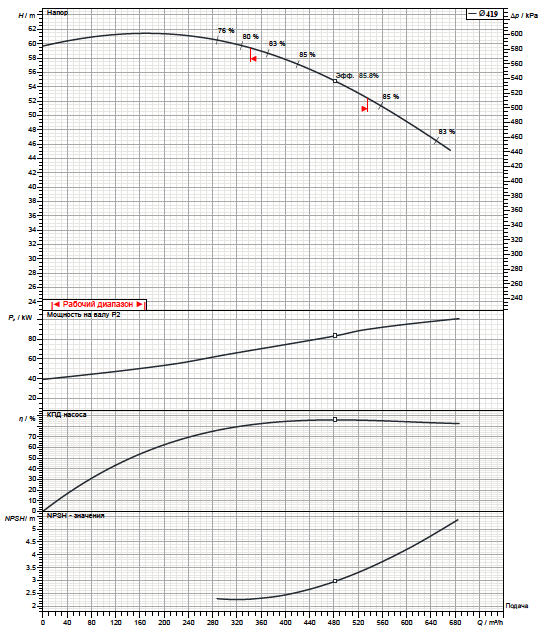

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

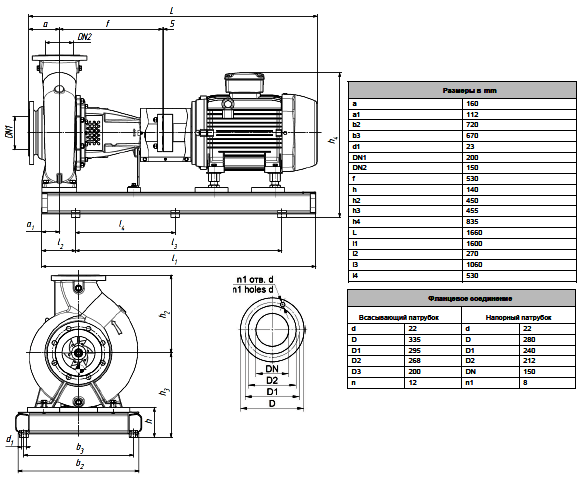

Габаритные и присоединительные размеры агрегата
