Характеристики KR 200-150-500.1/509-4/160

KR 200-150-500.1/509-4/160 Кордис - рабочие и технические характеристики насоса.
С осевым вводом и тангенциальным отводом консольный одноступенчатый центробежный насос, перекачивающий воду и жидкости с неагрессивным характером, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 200-150-500.1/509-4/160 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр патрубка на входе, мм;
- 150: диаметр напорного патрубка, мм;
- 500: диаметр рабочего колеса номинальный, мм;
- .1: насос с пониженной подачей;
- 509: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 160: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Насос с сальниковым уплотнением KR 200-150-500.1/509-GG-G-4-УХЛ3.1/F160 Кордис, буквенные обозначения в маркировке, где
- GG: корпус, рабочее колесо выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругая муфта, защищенная кожухом.

Для осуществления привода насосного агрегата KR 200-150-500.1/509-4/160 Kordis (Кордис) используется общепромышленный трехфазный асинхронный с короткозамкнутым ротором электродвигатель, типоразмера, в соответствии с нормами европейского стандарта DIN - 315LA4 (160 квт).

Взрывозащищенные электродвигатели в комплектации насосов Kordis данного типа не используются.

Электроподключение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов

Сила тока насосного электроагрегата 272А.
ДКЗ (допускаемый кавитационный запас) не должен превышать 3,4 м.
Патрубки фланцевые рассчитаны на давление 16 кгс/см².

В одноступенчатый консольной конструкции центробежный насос с осевым входом и тангенциальным отводом KR 200-150-500.1/509-4/160 должен монтироваться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

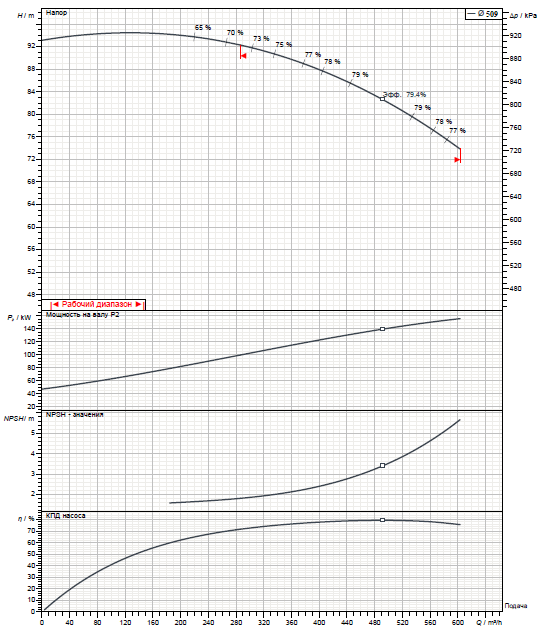

Рабочие характеристики насоса

Габаритный чертеж насоса

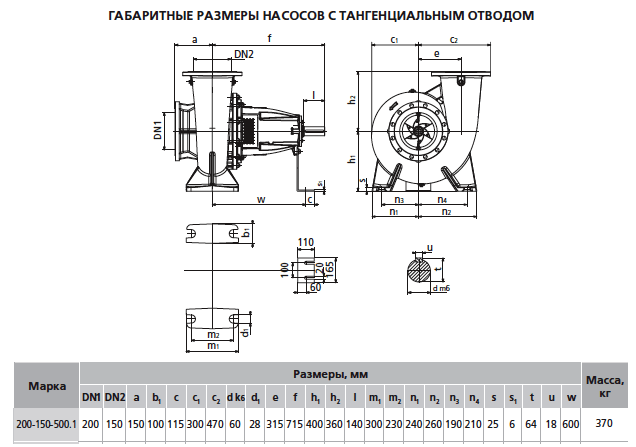

Габаритные и присоединительные размеры насоса

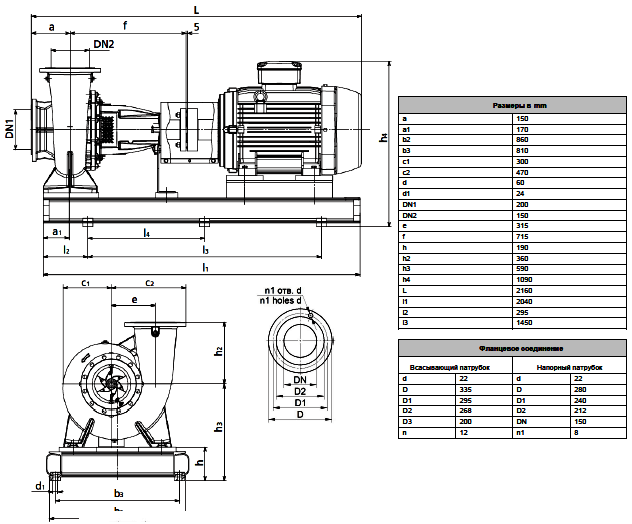

Габаритные и присоединительные размеры агрегата
