Характеристики KR 200-200-260/240-4/30

Кордис KR 200-200-260/240-4/30 - рабочие и технические характеристики насоса.
С осевым вводом и тангенциальным отводом консольный одноступенчатый горизонтальной конструкции центробежный насос, перекачивающий воду и неагрессивные жидкости, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 200-200-260/240-4/30 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр входящего в насос патрубка, мм;
- 200: диаметр патрубка напорного, мм;
- 260: диаметр номинальный рабочего колеса, мм;
- 240: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электропривода;
- 37: мощность электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 200-200-260/240-GG-G-4-УХЛ3.1/F30 Кордис - с сальниковым уплотнением насос, буквенные обозначения:
- GG: из серого чугуна корпус и рабочее колесо насоса;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме с электродвигателем, упругая муфта, защищенная кожухом.

В KR 200-200-260/240-4/30 Кордис, для обеспечения привода насоса, монтируется с короткозамкнутым ротором асинхронный общепромышленный трехфазный электродвигатель типоразмера, в соответствии с нормами европейского стандарта DIN - 200L4 (300 квт).

В оснащении приводом насосных агрегатов Kordis данного типа взрывозащищенные электродвигатели не применяются.

Электроснабжение
- переменный трехфазный ток;
- сетевое напряжение 380 В;
- ток частотой: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД насосного электроагрегата 79,8%.
Фланцевые патрубки рассчитаны на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не должен превышать 4,1 м.

В одноступенчатый центробежный с осевым входом и тангенциальным отводом насос модификации Kordis KR 200-200-260/240-4/30 должен устанавливаться только трехфазный общепромышленный сертифицированный асинхронный электродвигатель.

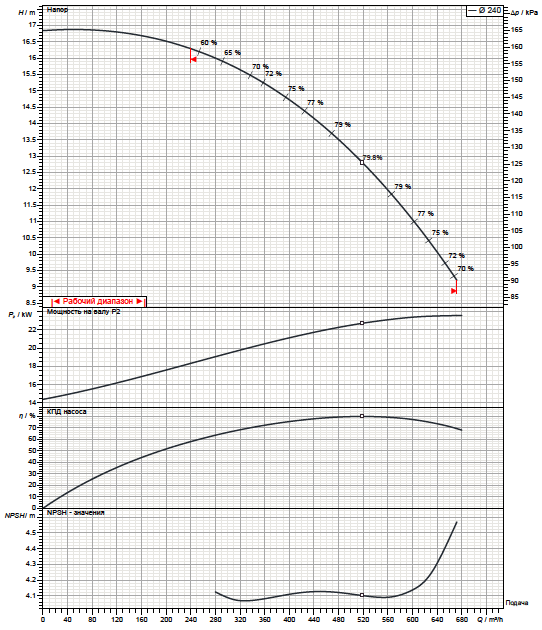

Рабочие характеристики насоса

Габаритный чертеж насоса

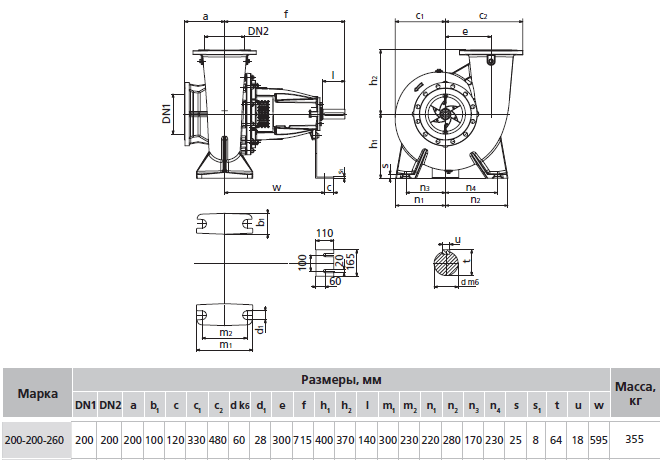

Габаритные и присоединительные размеры насоса

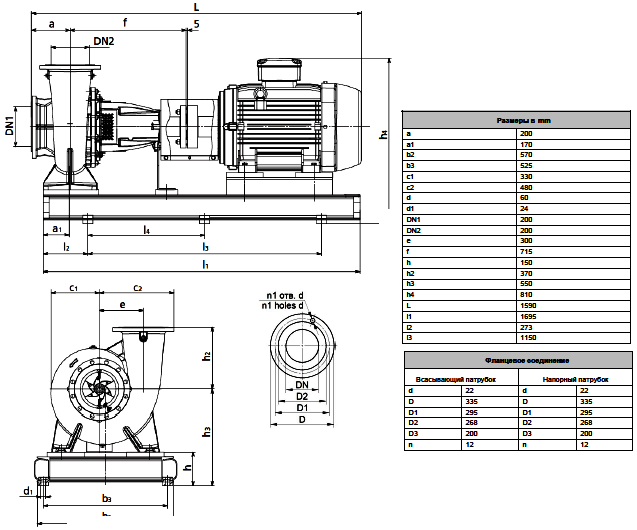

Габаритные и присоединительные размеры агрегата
