Характеристики KR 200-200-260/260-4/37

KR 200-200-260/260-4/37 Kordis (Кордис) - технические и рабочие характеристики насоса.
Насос, по своему устройству, консольный, одноступенчатый, с осевым вводом и тангенциальным отводом и перекачивает воду и различные жидкости, имеющие сходство с водой по физико-химическим свойствам (химическая активность, плотность и вязкость).

Условное обозначение
KR 200-200-260/260-4/37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 200: диаметр патрубка на входе, мм;
- 200: диаметр напорного патрубка, мм;
- 260: диаметр рабочего колеса номинальный, мм;
- 260: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электрического двигателя;
- 37: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 200-200-260/260-GG-G-4-УХЛ3.1/F37 - насос с сальниковым уплотнением Kordis, буквенные обозначения:
- GG: корпус и рабочее колесо изготовлены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос с электродвигателем на раме, упругая муфта, защитный кожух.

В насосном электроагрегате Kordis (Кордис) KR 200-200-260/260-4/37, для обеспечения, привода устанавливается трехфазный асинхронный электродвигатель общепромышленного исполнения с короткозамкнутым ротором, в соответствии с европейским стандартом DIN - 225S4 (37 квт).

В комплектации электронасосных агрегатов взрывозащищенные электродвигатели не используются.

Электропитание
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Допускаемый кавитационный запас (ДКЗ) не более 4,1 м.
Фланцевые патрубки рассчитаны на давление в 16 кгс/см².
Максимальный КПД электронасоса 83%.

В консольный центробежный насос типа Kordis KR 200-200-260/260-4/37 должен монтироваться только сертифицированный электродвигатель.

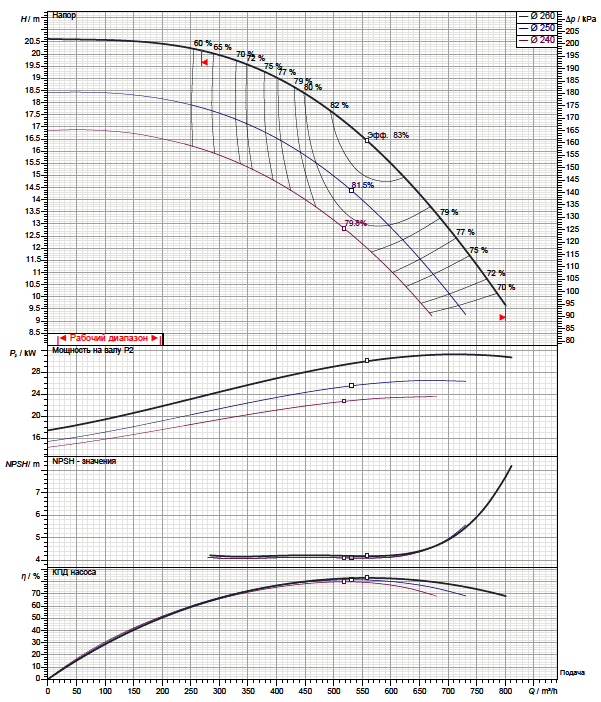

Рабочие характеристики насоса

Габаритный чертеж насоса

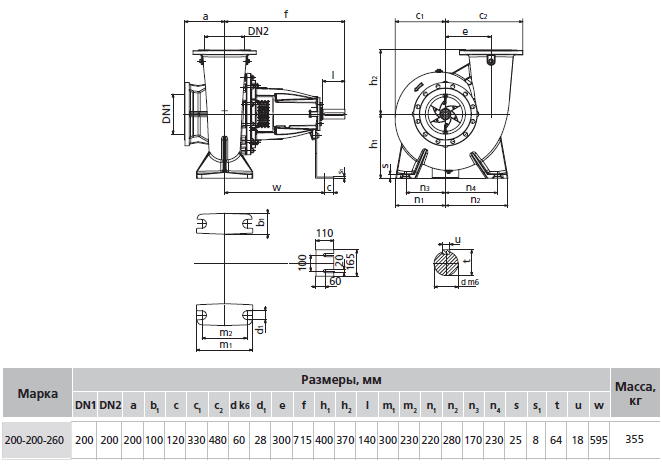

Габаритные и присоединительные размеры насоса

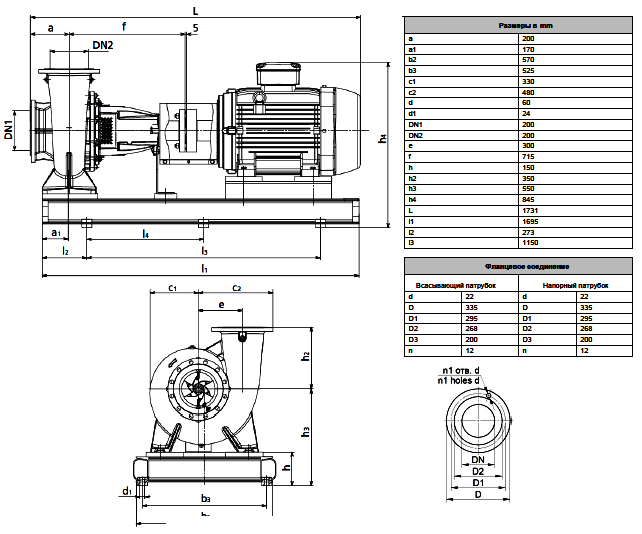

Габаритные и присоединительные размеры агрегата
