Характеристики KR 250-200-330/270-4/30

Кордис KR 250-200-330/270-4/30 - рабочие и технические характеристики насоса.
Консольной конструкции одноступенчатый с осевым вводом и тангенциальным отводом центробежный насос Kordis, предназначенный для перекачивания воды и неагрессивных жидкостей, схожих с водой по химической активности, плотности и вязкости.

Условное обозначение насоса
KR 250-200-330/270-4/30 УХЛ3.1, где
- KR: консольный горизонтальный;
- 250: диаметр патрубка входящего, мм;
- 200: диаметр выходного патрубка, мм;
- 330: диаметр номинальный рабочего колеса, мм;
- 270: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электрического привода;
- 30: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 250-200-330/270-GG-G-4-УХЛ3.1/F30 насос Кордис с сальниковым уплотнением, буквенное обозначение, где:
- GG: корпус, рабочее колесо выполнены из чугуна серого;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругая муфта, закрытая защитным кожухом.

В насос типа KR 250-200-330/270-4/30 Кордис, для обеспечения электропривода, устанавливается асинхронный трехфазный с короткозамкнутым ротором общепромышленный электродвигатель типоразмером - 200L4, 30 квт (в соответствии с нормой европейского стандарта DIN.

В оснащении электроприводами электронасосов Kordis данного вида взрывозащищенные электродвигатели не применяются.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата 80,2%.
Фланцевые патрубки рассчитаны на давление не выше 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 4,0 м.

В центробежный одноступенчатый насос марки KR 250-200-330/270-4/30 должен устанавливаться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

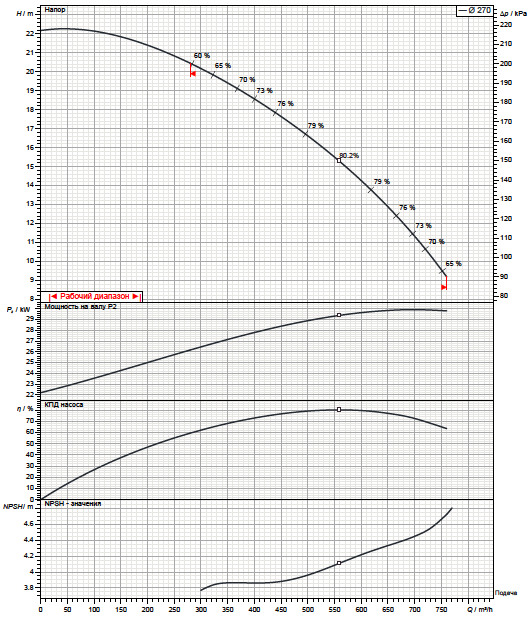

Рабочие характеристики насоса

Габаритный чертеж насоса

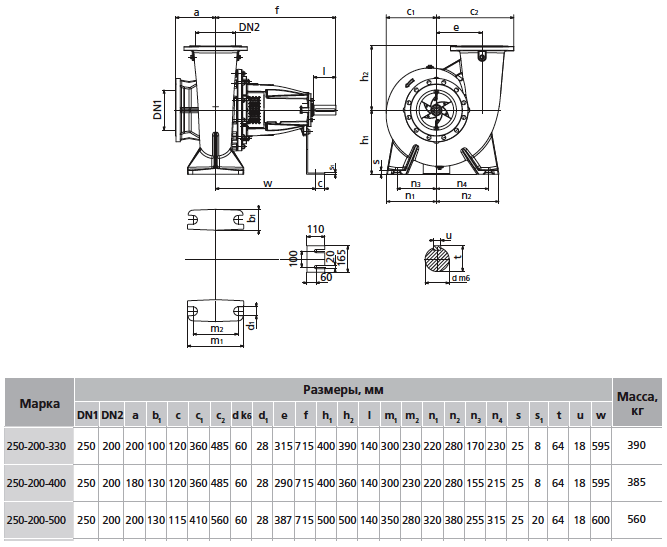

Габаритные и присоединительные размеры насоса

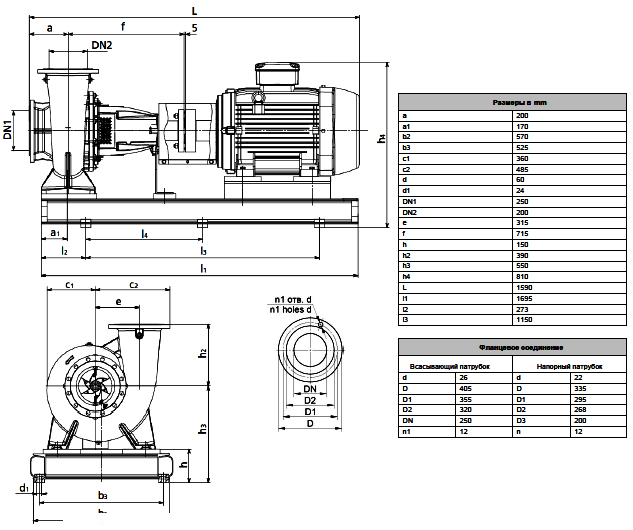

Габаритные и присоединительные размеры агрегата
