Характеристики KR 250-200-400/380-4/90

Кордис KR 250-200-400/380-4/90 - рабочие и технические характеристики насоса.
Одноступенчатый с осевым вводом и тангенциальным отводом центробежный консольной конструкции насос, предназначенный для перекачивания воды и неагрессивных жидкостей, схожих с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 250-200-400/380-4/90 УХЛ3.1, где
- KR: консольный горизонтальный;
- 250: диаметр входного патрубка, мм;
- 200: диаметр выходного патрубка, мм;
- 400: диаметр рабочего колеса номинальный, мм;
- 380: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электрического привода;
- 90: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 250-200-400/380-GG-G-4-УХЛ3.1/F90 Кордис - насос с сальниковым уплотнением, буквенное обозначение следующее:
- GG: корпус, рабочее колесо изготовлены из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругая муфта, закрытая кожухом.

Электродвигатель, используемый для осуществления привода насоса KR 250-200-400/380-4/90 Кордис, с короткозамкнутым ротором трехфазный общепромышленного исполнения типоразмером, в соответствии с нормами европейского стандарта DIN - 280M4 (90 квт).

Взрывозащищенные электродвигатели, в комплектации электроагрегатов Kordis данного вида, не используются.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока электронасосного агрегата 155А.
Патрубки фланцевые рассчитаны на давление 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не должен превышать 5,3 м.

В горизонтальный одноступенчатый центробежный насос консольного типа KR 250-200-400/380-4/90 должен монтироваться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

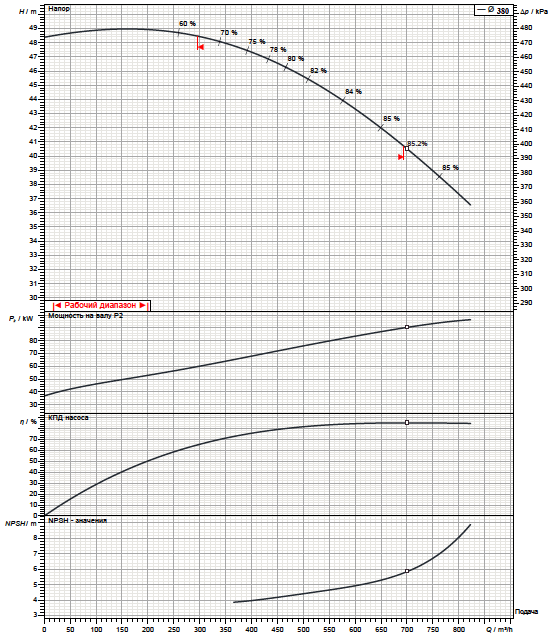

Рабочие характеристики насоса

Габаритный чертеж насоса

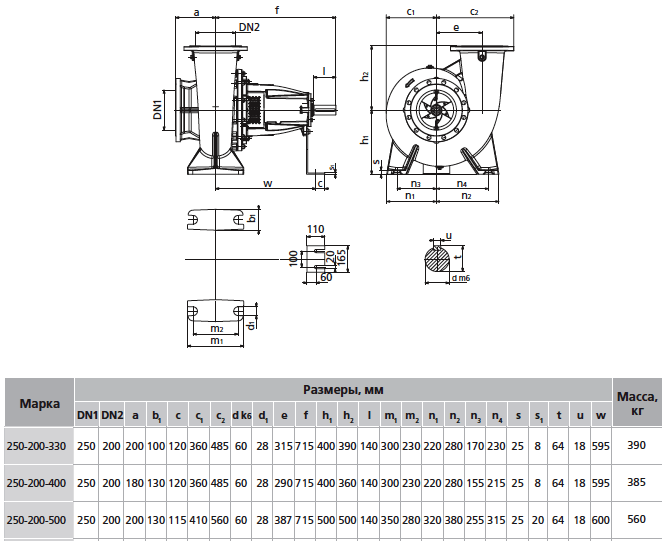

Габаритные и присоединительные размеры насоса

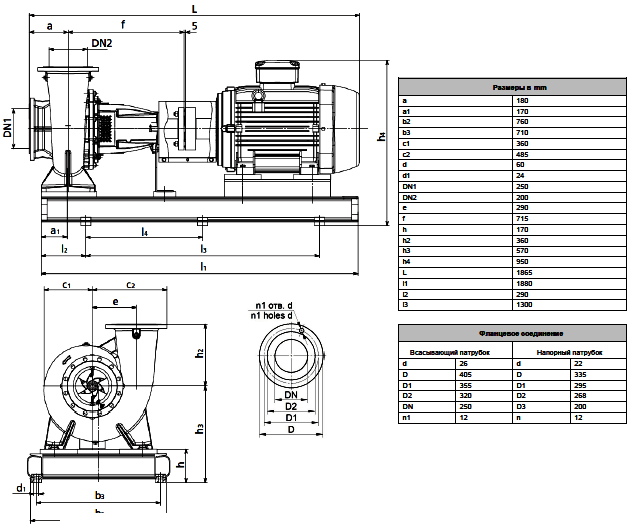

Габаритные и присоединительные размеры агрегата
