Характеристики KR 250-200-500/460-4/160

KR 250-200-500/460-4/160 Кордис - рабочие и технические характеристики насоса.
Одноступенчатый консольной конструкции, с осевым вводом и тангенциальным отводом, горизонтальный центробежный насос марки Kordis, перекачивающий воду и различные неагрессивные жидкости, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 250-200-500/460-4/160 УХЛ3.1, где
- KR: консольный горизонтальный;
- 250: диаметр патрубка на входе, мм;
- 200: диаметр выходного патрубка, мм;
- 500: номинальный диаметр рабочего колеса, мм;
- 460: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов электропривода;
- 160: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 250-200-500/460-GG-G-4-УХЛ3.1/F160 Кордис - насос с сальниковым уплотнением - буквенное обозначения, где:
- GG: рабочее колесо и корпус изготовлены из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругая муфта и защитный кожух.

Для осуществления привода электронасоса KR 250-200-500/460-4/160 Кордис, в агрегат монтируется общепромышленного исполнения с короткозамкнутым ротором трехфазный асинхронный электродвигатель типоразмера, в соответствии нормами европейского стандарта DIN - 315LA4 (160 квт).

Взрывозащищенные электродвигатели для оснащения приводами электронасосов Kordis данного вида не используются.

Электроподключение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата - 79,2%.
Патрубки фланцевые рассчитаны на давление 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 3,0 м.

В консольный центробежный одноступенчатый насос типа KR 250-200-500/460-4/160 должен устанавливаться только асинхронный общепромышленный трехфазный сертифицированный электродвигатель.

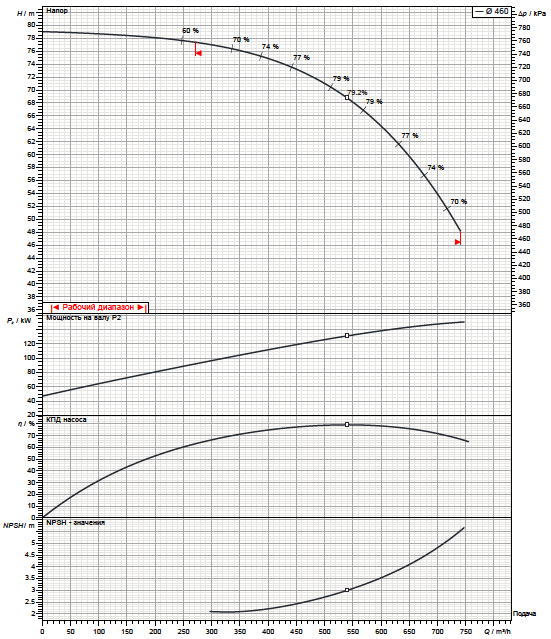

Рабочие характеристики насоса

Габаритный чертеж насоса

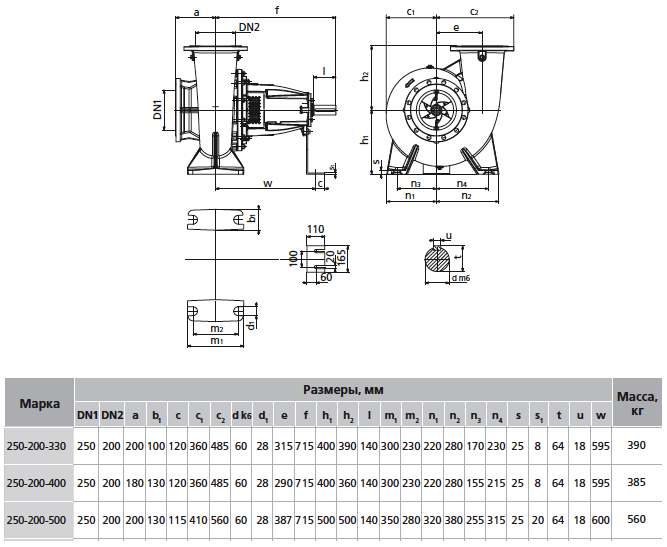

Габаритные и присоединительные размеры насоса

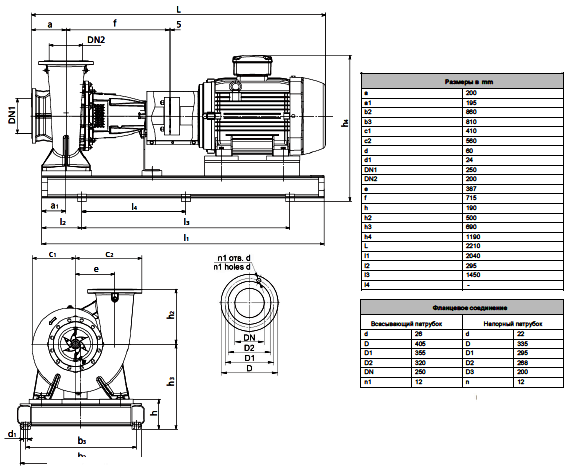

Габаритные и присоединительные размеры агрегата
