Характеристики KR 250-200-500/510-4/200
Kordis (Кордис) KR 250-200-500/510-4/200 - технические и рабочие характеристики насоса.
Насос, по своим конструктивным особенностям, консольный, одноступенчатый с осевым вводом и тангенциальным отводом и используется для перекачивания воды и жидких сред, имеющих схожие с водой характеристики (химическая активность, вязкость, плотность).
Условное обозначение
KR 250-200-500/510-4/200 УХЛ3.1, где
- KR: консольный горизонтальный;
- 250: диаметр входного патрубка, мм;
- 200: диаметр патрубка напорного, мм;
- 500: диаметр рабочего колеса номинальный, мм;
- 510: диаметр рабочего колеса фактический, мм;
- 4: число полюсов привода;
- 200: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.
KR 250-200-500/510-GG-G-4-УХЛ3.1/F200 насос с сальниковым уплотнением - буквенное обозначения, где:
- GG: корпус и рабочее колесо выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электроприводом на раме, упругой муфтой, защищенной кожухом.
В электронасосном агрегате KR 250-200-500/510-4/200 Kordis (Кордис), в качестве привода, используется асинхронный общепромышленный трехфазный с короткозамкнутым ротором электродвигатель.
Тип электропривода в насосном электроагрегате, по нормам европейского стандарта DIN, 315LB4.
В комплектации электронасосных агрегатов взрывозащищенные электродвигатели не участвуют.
Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.
Таблица 1: Технические характеристики насосов Kordis (Кордис)
| Марка | Подача/ (диапазон) м³/ч |
Напор/ (диапазон) м |
Двигатель квт/об/мин |
КПД % |
| KR 250-200-500/510-4/200 | 633 317,5-906,4 |
87,2 95,8-80,5 |
200*1485 | 82,8 |
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не выше 3,8 м.
Максимальный КПД насосного электроагрегата - 82,8%.
В одноступенчатый горизонтальный центробежный насос типа KR 250-200-500/510-4/200 должен монтироваться только сертифицированный асинхронный электродвигатель.

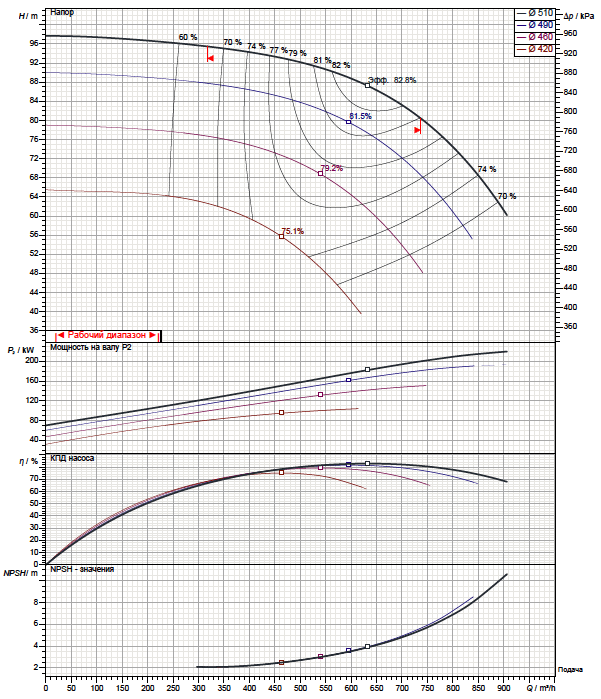

Рабочие характеристики насоса  |
Габаритный чертеж насоса  |

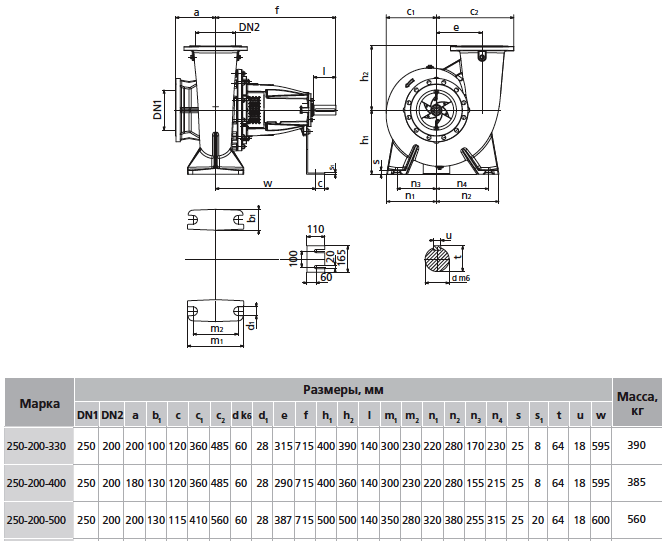

Габаритные и присоединительные размеры насоса  |

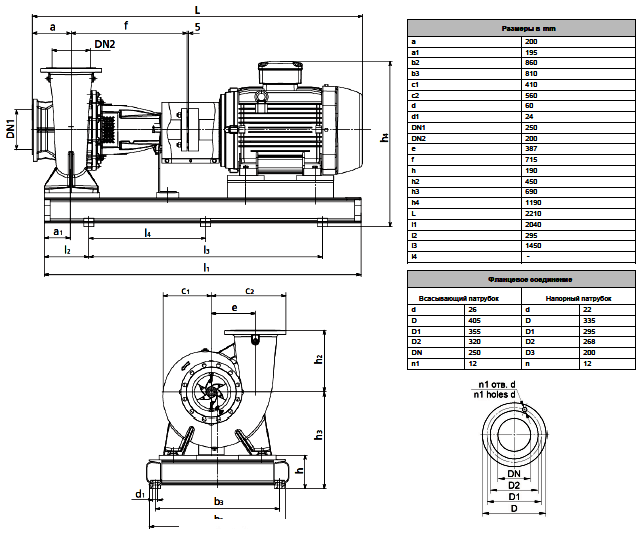

Габаритные и присоединительные размеры агрегата  |
