Характеристики KR 250-250-330/310-4/75

Кордис KR 250-250-330/310-4/75 - рабочие и технические характеристики насоса.
С осевым вводом и тангенциальным отводом консольный одноступенчатый горизонтальный насос модификации Kordis, перекачивающий воду и жидкости с неагрессивными свойствами, сходные с водой по химической активности, вязкости и плотности.

Условное обозначение
KR 250-250-330/310-4/75 УХЛ3.1, где
- KR: консольный горизонтальный;
- 250: диаметр входящего патрубка, мм;
- 250: диаметр патрубка на выходе, мм;
- 330: номинальный диаметр рабочего колеса, мм;
- 310: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электрического привода;
- 75: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения насоса Кордис с сальниковым уплотнением KR 250-250-330/310-GG-G-4-УХЛ3.1/F75 следующие:
- GG: корпус и рабочее колесо изготовлены из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электрическим двигателем, упругая муфта, закрытая кожухом.

В комплектацию насосного агрегата KR 250-250-330/310-4/75 Кордис входит трехфазный асинхронный электродвигатель с короткозамкнутым ротором и общепромышленного исполнения, типоразмера, в соответствии с нормами европейского стандарта DIN, 280S4 (75 квт).

Взрывозащищенные электродвигатели в оснащении электроприводами данных электронасосов Kordis не участвуют.

Электроснабжение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Ток номинальный электронасосного агрегата 135А.
Фланцевые патрубки рассчитаны на давление до 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 4,5 м.

В консольного типа одноступенчатый центробежный насос типа KR 250-250-330/310-4/75 монтируется, в качестве электропривода, только асинхронный общепромышленный трехфазный сертифицированный электродвигатель.

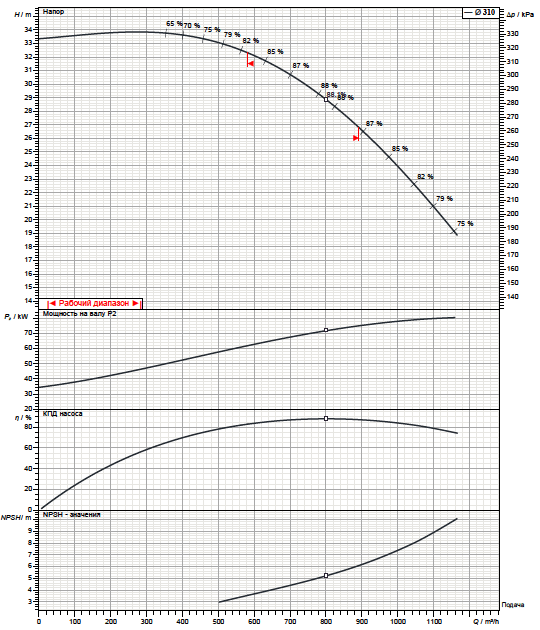

Рабочие характеристики насоса

Габаритный чертеж насоса

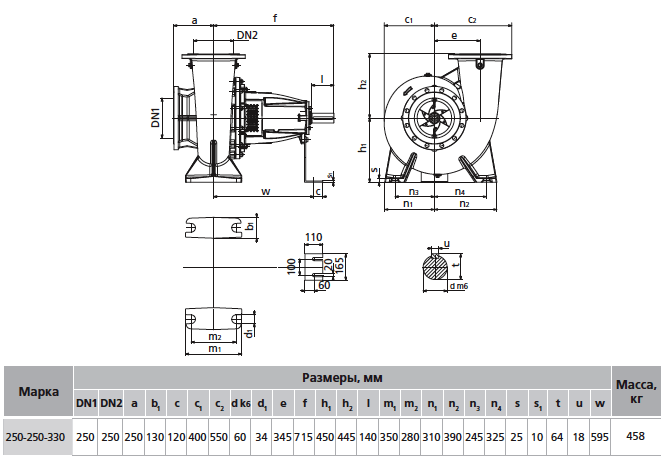

Габаритные и присоединительные размеры насоса

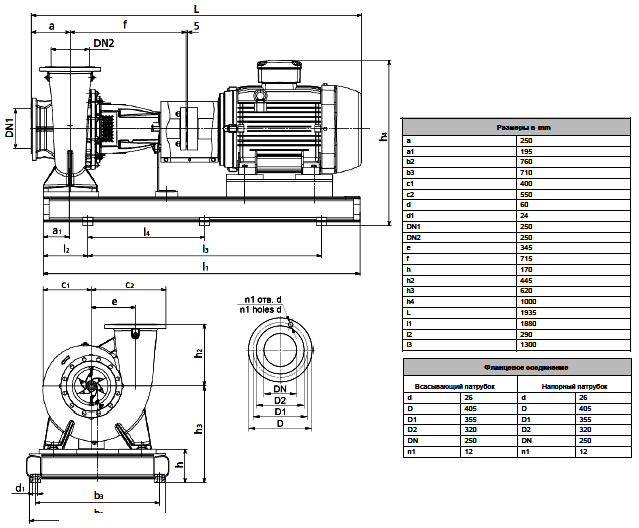

Габаритные и присоединительные размеры агрегата
