Характеристики KR 300-250-400/340-4/75

KR 300-250-400/340-4/75 Kordis Kordis (Кордис) KR 300-250-400/340-4/75 - рабочие и технические характеристики насоса.
По своему устройству насос горизонтальный консольный с осевым вводом и тангенциальным отводом и применяется для перекачки воды и жидких сред, имеющих сходство с водой по химической активности, вязкости и плотности.

Условное обозначение
KR 300-250-400/340-4/75 УХЛ3.1, где
- KR: консольный горизонтальный;
- 300: диаметр входного патрубка, мм;
- 250: диаметр патрубка на выходе, мм;
- 400: номинальный диаметр рабочего колеса, мм;
- 340: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электропривода;
- 75: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 300-250-400/340-GG-G-4-УХЛ3.1/F75 насос с сальниковым уплотнением, буквенные обозначения, где:
- GG: корпус, рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругая муфта, защитный кожух.

Kordis (Кордис) KR 300-250-400/340-4/75 в электронасосе оснащается электроприводом, в качестве которого используется трехфазный с короткозамкнутым ротором асинхронный электродвигатель.
Типоразмер электропривода, в соответствии с европейским стандартом DIN - 280S4 (75 квт).

Взрывозащищенные электродвигатели для комплектации электронасосных агрегатов не используются.

Электроподключение
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт*об/мин
КПД
%
KR 300-250-400/340-4/75 852
465-1056
33
39-29
75*1485 85,3

Фланцевые патрубки рассчитаны на давление не выше 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не превышает 4,5 м.
Максимальный КПД насосного агрегата 85,3%.

В одноступенчатый центробежный насос Kordis данной модификации должен устанавливаться только сертифицированные асинхронный электродвигатель.

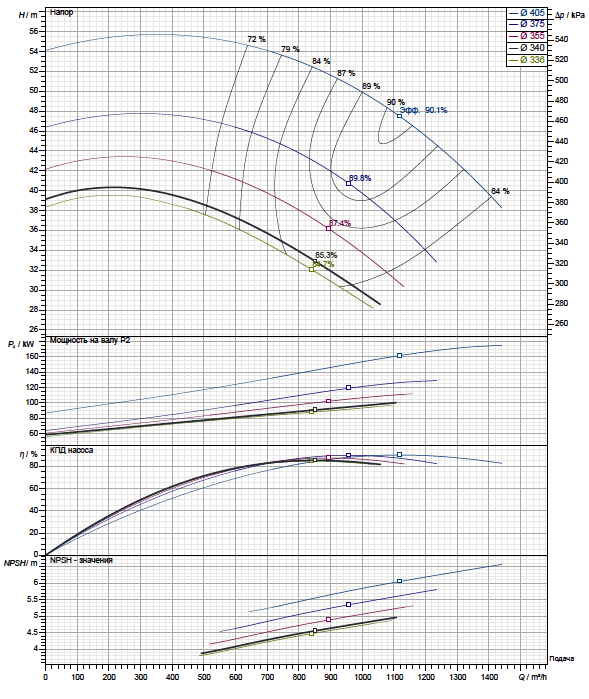

Рабочие характеристики насоса

Габаритный чертеж насоса

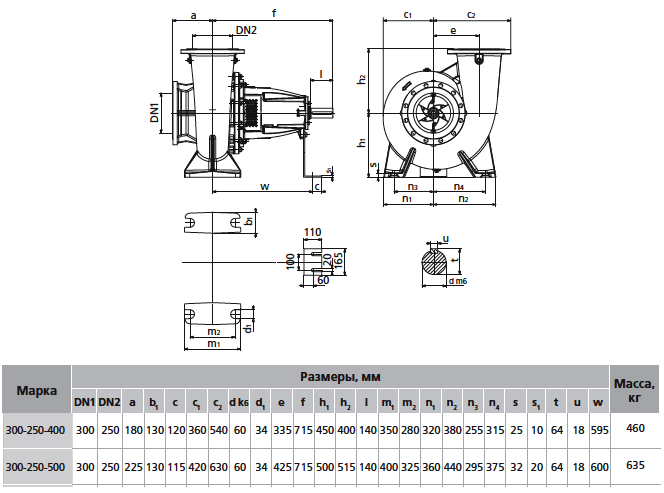

Габаритные и присоединительные размеры насоса

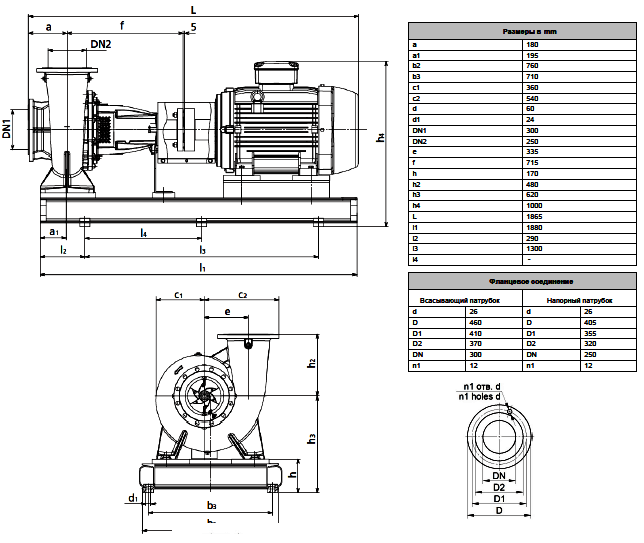

Габаритные и присоединительные размеры агрегата
