Характеристики KR 300-250-400/380-4/110

KR 300-250-400/380-4/110 Кордис - рабочие и технические характеристики.
С осевым вводом и тангенциальным отводом консольный одноступенчатый горизонтальной конструкции центробежный насос, перекачивающий воду и неагрессивные жидкости, схожие с водой по вязкости, плотности и химической активности.

Условное обозначение
KR 300-250-400/380-4/110 УХЛ3.1, где
- KR: консольный горизонтальный;
- 300: диаметр патрубка на входе, мм;
- 250: диаметр выходящего патрубка, мм;
- 400: диаметр номинальный рабочего колеса, мм;
- 380: диаметр фактический рабочего колеса, мм;
- 4: число полюсов электрического привода;
- 110: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 300-250-400/380-GG-G-4-УХЛ3.1/F110 насос Кордис с сальниковым уплотнением, буквенные обозначения:
- GG: корпус и рабочее колесо изготовлены из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругая муфта, закрытая кожухом.

В состав насосного агрегата KR 300-250-400/380-4/110 Кордис входит асинхронный с короткозамкнутым ротором трехфазный общепромышленный электродвигатель.
Тип электрического двигателя в насосном агрегате, в соответствии с нормами европейского стандарта DIN - 315S4 (110 квт).

Взрывозащищенные электродвигатели в оснащении насосных агрегатов Kordis данного типа не применяются.

Электроснабжение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасоса 89,8%.
Фланцевые патрубки рассчитаны на давление 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) насоса не более 5 м.

В центробежный одноступенчатый консольной конструкции насос данной модификации должен монтироваться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

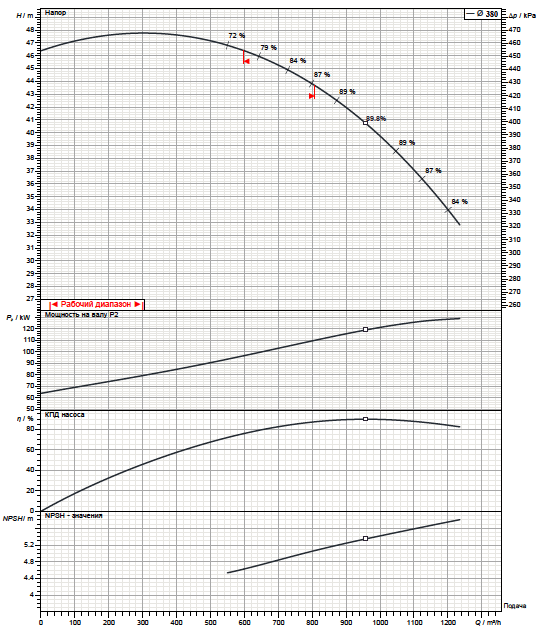

Рабочие характеристики насоса

Габаритный чертеж насоса

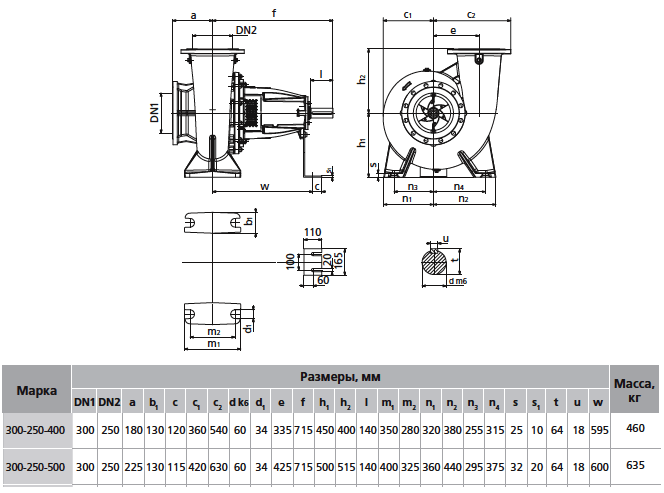

Габаритные и присоединительные размеры насоса

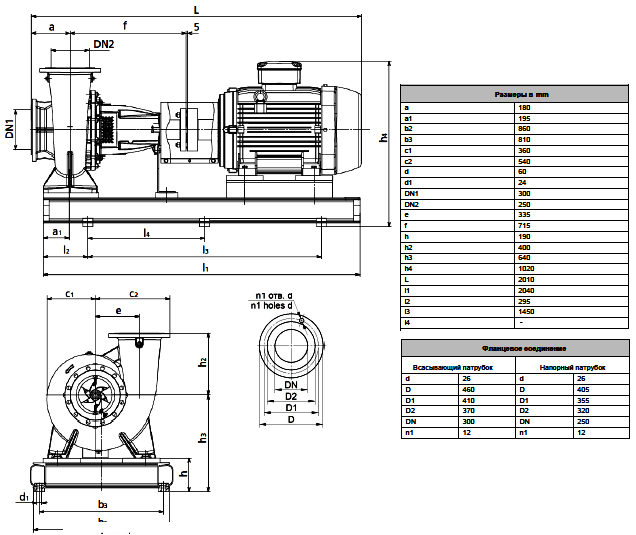

Габаритные и присоединительные размеры агрегата
