Характеристики KR 300-250-500/480-4/200

KR 300-250-500/480-4/200 Кордис - рабочие и технические характеристики насоса.
Консольной конструкции одноступенчатый с осевым вводом и тангенциальным отводом центробежный насос модификации Kordis, перекачивающий воду и различные неагрессивные жидкости, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 300-250-500/480-4/200 УХЛ3.1, где
- KR: консольный горизонтальный;
- 300: диаметр входного патрубка, мм;
- 250: диаметр напорного патрубка, мм;
- 500: диаметр рабочего колеса номинальный, мм;
- 480: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электрического привода;
- 200: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 300-250-500/480-GG-G-4-УХЛ3.1/F200 Кордис - насос с сальниковым уплотнением, буквенные обозначения:
- GG: корпус, рабочее колесо изготовлены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругая муфта, защитный кожух.

Для осуществления привода насоса в KR 300-250-500/480-4/200 Кордис устанавливается с короткозамкнутым ротором трехфазный общепромышленного исполнения электродвигатель.
Тип электродвигателя для монтажа в насосный агрегат, в соответствии с нормами европейского стандарта DIN, 315LB4 (200 квт).

Взрывозащищенные электродвигатели в комплектации электрическими приводами насосов Kordis данного типа не используются.

Электроснабжение
- ток трехфазный переменный;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Номинальный ток насосного агрегата 339А.
Патрубки фланцевые рассчитаны на давление 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 4,2 м.

В одноступенчатый центробежный консольный насос KR 300-250-500/480-4/200 должен монтироваться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

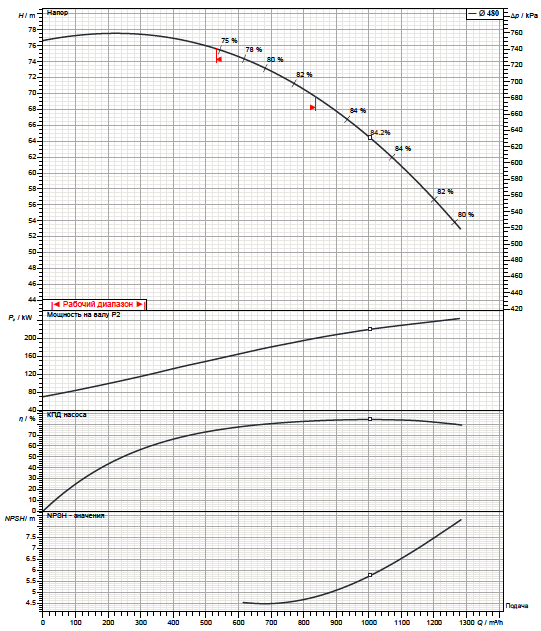

Рабочие характеристики насоса

Габаритный чертеж насоса

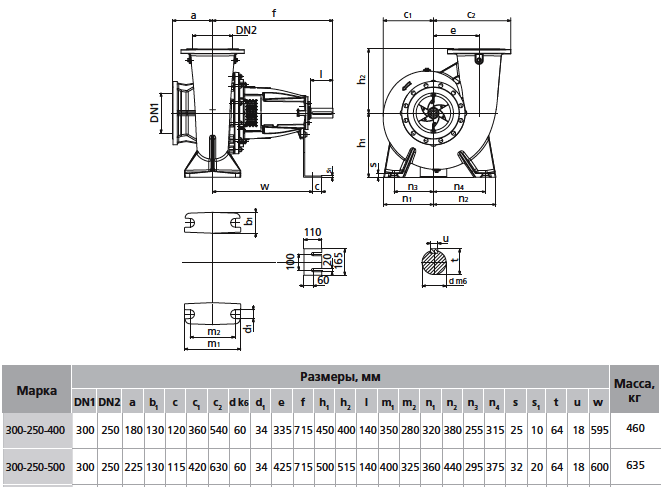

Габаритные и присоединительные размеры насоса

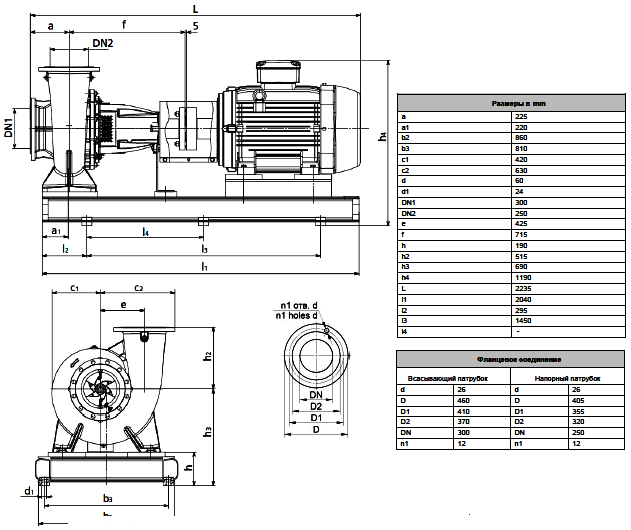

Габаритные и присоединительные размеры агрегата
