Характеристики KR 300-250-500/520-4/315

KR 300-250-500/520-4/315 Kordis Технические характеристики насосов Kordis (Кордис) KR 300-250-500/520-4/315.
Насосы перекачивают воду и жидкостей, имеющие схожие с водой основные свойства - химическая активность, вязкость и плотность.

Условное обозначение
KR 300-250-500/520-4/315 УХЛ3.1, где
- KR: консольный горизонтальный;
- 300: диаметр патрубка на входе, мм;
- 250: диаметр выходного патрубка, мм;
- 500: номинальный диаметр рабочего колеса, мм;
- 520: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов электродвигателя;
- 315: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Насос с сальниковым уплотнением KR 300-250-500/520-GG-G-4-УХЛ3.1/F315 имеет следующие буквенные обозначения:
- GG: корпус и рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электроприводом, муфтой упругой и защитным кожухом.

В насосном агрегате, в качестве привода насоса KR 300-250-500/520-4/315 Kordis (Кордис), используется общепромышленный трехфазный с короткозамкнутым ротором асинхронный электродвигатель.
Типоразмер электродвигателя в электронасосном агрегате, по нормам европейского стандарта DIN, 355L4.

Для оснащения электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 300-250-500/520-4/315 1100
617-1269
80
94-72
315*1490 5

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электронасосного агрегата 85,3%.
Допускаемый кавитационный запас (ДКЗ) не выше 5,0 м.

В консольный одноступенчатый центробежный насос модификации KR 300-250-500/520-4/315 устанавливается только сертифицированный электродвигатель.

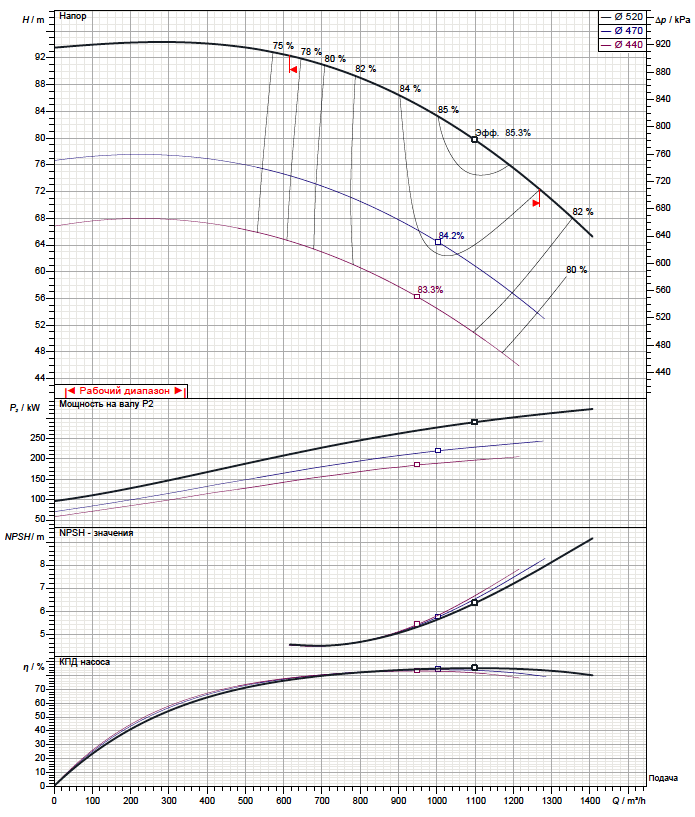

Рабочие характеристики насоса

Габаритный чертеж насоса

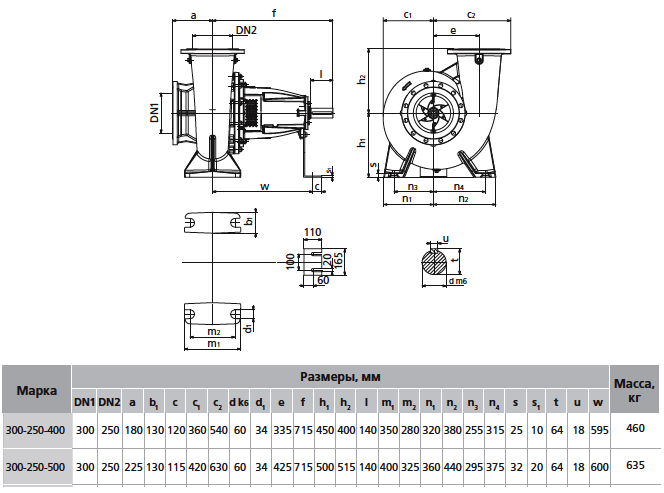

Габаритные и присоединительные размеры насоса

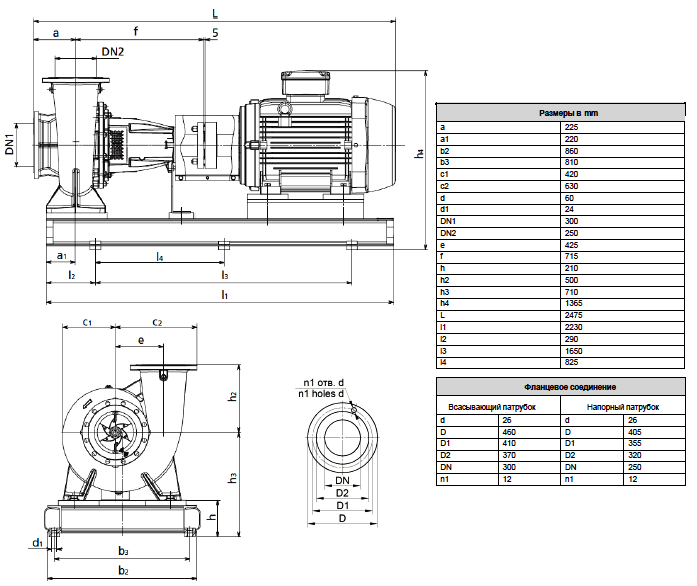

Габаритные и присоединительные размеры агрегата
