Характеристики KR 300-300-360/340-4/110

KR 300-300-360/340-4/110 Кордис - рабочие и технические характеристики насоса.
Одноступенчатый консольный с осевым вводом и тангенциальным отводом одноступенчатый центробежный насос, перекачивающий воду и жидкости с неагрессивными свойствами и схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 300-300-360/340-4/110 УХЛ3.1, где
- KR: консольный горизонтальный;
- 300: диаметр патрубка на входе, мм;
- 300: диаметр выходящего патрубка, мм;
- 360:диаметр номинальный рабочего колеса, мм;
- 340: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электропривода;
- 110: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 300-300-360/340-GG-G-4-УХЛ3.1/F110 насос Кордис с сальниковым уплотнением, буквенные обозначения, где:
- GG: корпус и рабочее колесо изготовлены из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c приводным электродвигателем, упругая муфта, закрытая кожухом.

В качестве привода насоса в агрегат KR 300-300-360/340-4/110 Кордис устанавливается с короткозамкнутым ротором трехфазный общепромышленный электродвигатель типоразмера, в соответствии с нормами европейского стандарта DIN, 315S4 (110 квт).

В оснащении электроприводами насосов Kordis данной модификации взрывозащищенные электродвигатели не применяются.

Электроподключение
- переменный трехфазный ток;
- сетевое напряжение: 380 В;
- ток частотой: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Допускаемый кавитационный запас (ДКЗ) не более 6,0 м.
Фланцевые патрубки рассчитаны на давление в 16 кгс/см².
Максимальный КПД электронасоса 87,2%.

В консольного типа центробежный одноступенчатый насос типа KR 300-300-360/340-4/110 должен монтироваться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

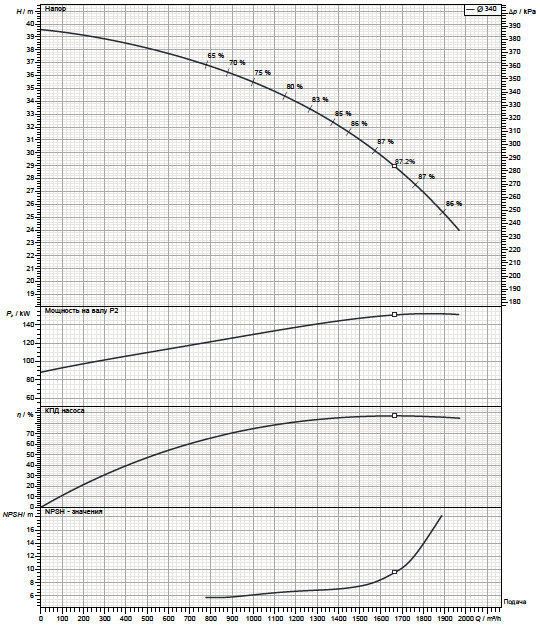

Рабочие характеристики насоса

Габаритный чертеж насоса

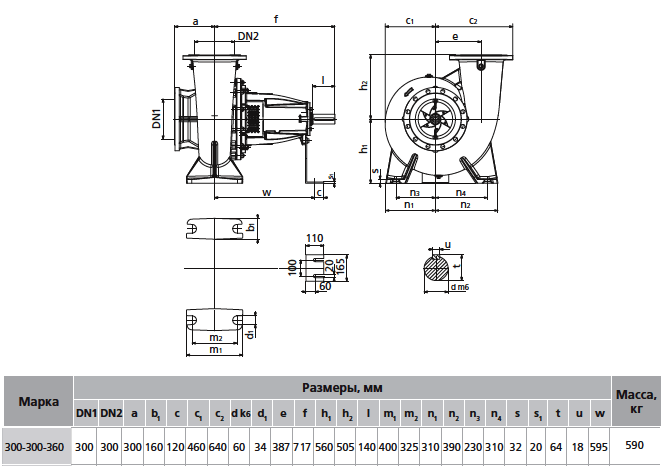

Габаритные и присоединительные размеры насоса

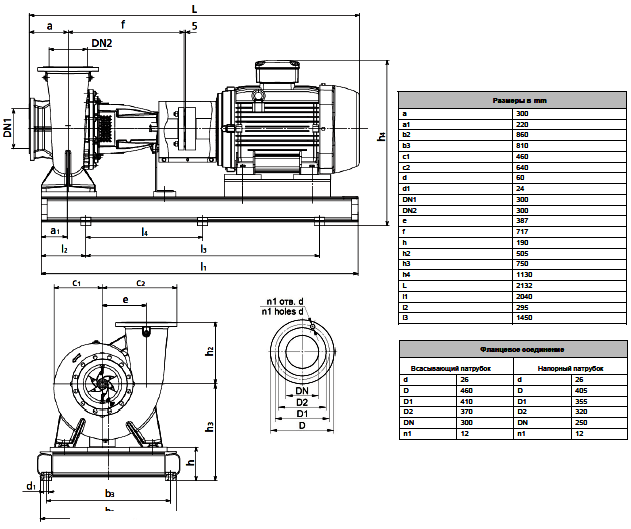

Габаритные и присоединительные размеры агрегата
