Характеристики KR 350-300-400/360-4/110

KR 350-300-400/360-4/110 Кордис - рабочие и технические характеристики электронасоса Kordis.
C осевым вводом и тангенциальным отводом консольной конструкции одноступенчатый центробежный насос, перекачивающий воду и разнообразные неагрессивные жидкости, схожие с водой по физико-химическим параметрам -вязкость, плотность и химическая активность.

Условное обозначение
KR 350-300-400/360-4/110 УХЛ3.1, где
- KR: консольный горизонтальный;
- 350: диаметр патрубка на входе, мм;
- 300: диаметр выходного патрубка, мм;
- 400: диаметр номинальный рабочего колеса, мм;
- 360: диаметр фактический рабочего колеса, мм;
- 4: число полюсов электрического двигателя;
- 110: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 350-300-400/360-GG-G-4-УХЛ3.1/F110 Кордис - насос с сальниковым уплотнением - буквенное обозначения, где:
- GG: корпус и рабочее колесо выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электроприводом на раме, упругой муфтой, защищенной кожухом.

В состав агрегата KR 350-300-400/360-4/110 Кордис, для обеспечения насоса приводом, входит общепромышленного назначения трехфазный с короткозамкнутым ротором асинхронный электродвигатель, типоразмером, в соответствии с нормами европейского стандарта DIN - 315S4 (110 квт).

Взрывозащищенные электродвигатели для установки в насосные агрегаты Kordis данной модели не применяются.

Электропитание
- трехфазный переменный ток;
- сеть напряжением: 380 В;
- ток частотой: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

В консольного типа центробежный одноступенчатый насос типа KR 250-200-500/510-4/200 должен устанавливаться только общепромышленный асинхронный трехфазный сертифицированный электродвигатель.

Максимальный КПД электронасоса 84,9%.
Допускаемый кавитационный запас (ДКЗ) не выше 7,2 м.
Фланцевые патрубки рассчитаны на давление до 16 кгс/см².

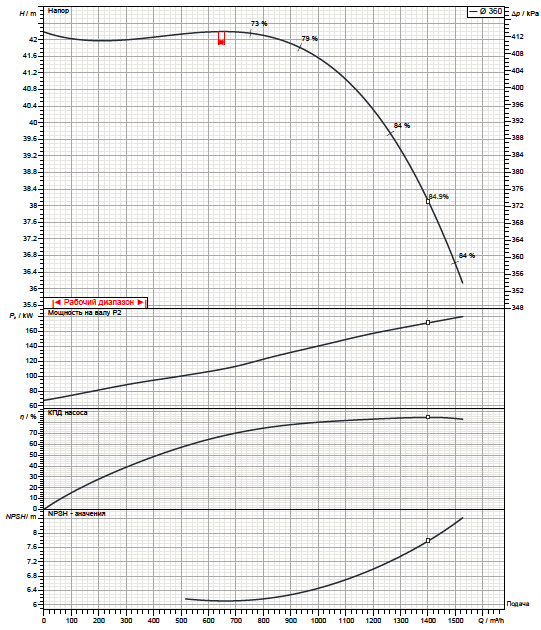

Рабочие характеристики насоса

Габаритный чертеж насоса

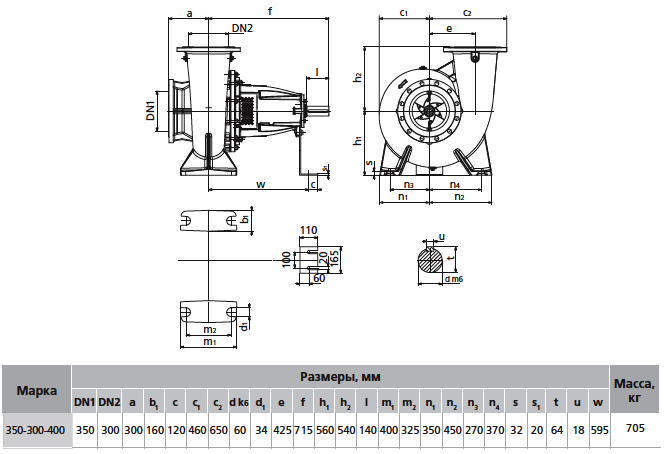

Габаритные и присоединительные размеры насоса

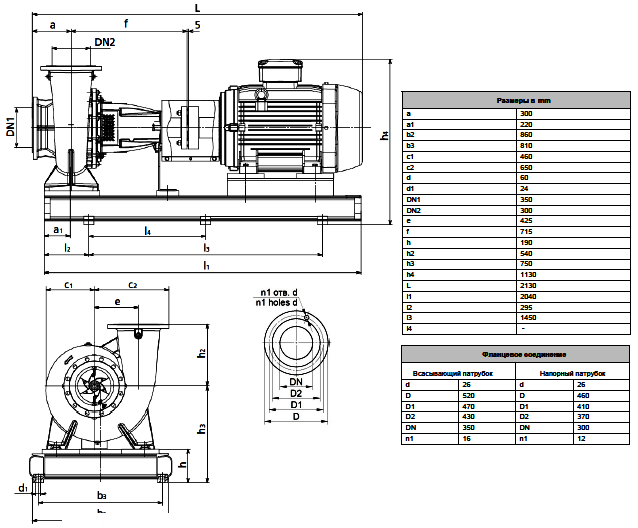

Габаритные и присоединительные размеры агрегата
