Характеристики KR 350-300-400/400-4/200

Технические характеристики Kordis (Кордис) KR 350-300-400/400-4/200.
Насосы перекачивают техническую воду и различные жидкие среды, схожие с водой по основным свойствам (химической активности, вязкости, плотности).

Условное обозначение
KR 350-300-400/400-4/200 УХЛ3.1, где
- KR: консольный горизонтальный;
- 350: диаметр патрубка входного, мм;
- 300: диаметр напорного патрубка, мм;
- 400: диаметр рабочего колеса номинальный, мм;
- 400: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов двигателя;
- 200: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Кордис KR 350-300-400/400-GG-G-4-УХЛ3.1/F200 - насос с сальниковым уплотнением - обозначения буквенные в маркировке, где:
- GG: рабочее колесо, корпус из чугуна серого;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругая муфта, защитный кожух.

В оснащении электрическими приводами электронасосных агрегатов Kordis (Кордис) KR 350-300-400/400-4/200 используются трехфазные электродвигатели.
Тип электропривода - с короткозамкнутым ротором общепромышленный асинхронный электродвигатель.
Тип электрического привода в насосном агрегате - 315LB4 (по европейскому стандарту DIN), мощность - 200 квт, 1500 оборотов в минуту.

Взрывозащищенные электродвигатели в оснащении приводом насосных агрегатов не предусмотрены.

Электроподключение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

КПД насоса 85,26%.
Фланцевые патрубки рассчитаны на давление не выше 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 7,5 м.

Для обеспечения приводом электронасосных агрегатов используются сертифицированные электродвигатели.

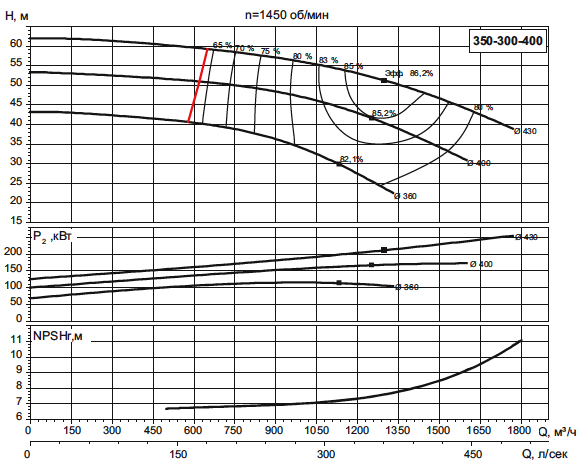

Рабочие характеристики насоса

Габаритный чертеж насоса

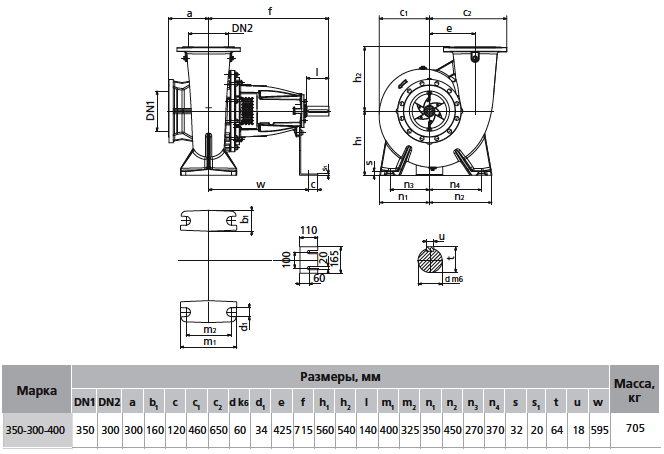

Габаритные и присоединительные размеры насоса

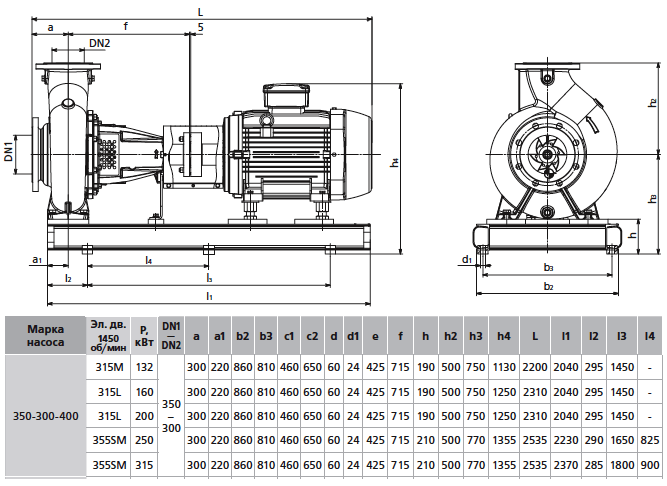

Габаритные и присоединительные размеры агрегата
