Характеристики KR 350-300-500/450-4/400

KR 350-300-500/450-4/400 Кордис - рабочие и технические характеристики насоса.
Одноступенчатый центробежный с осевым вводом и тангенциальным отводом горизонтальный консольного типа насос модификации Kordis, перекачивающий воду и разнообразные неагрессивные жидкие среды, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 350-300-500/450-4/400 УХЛ3.1, где
- KR: консольный горизонтальный;
- 350: диаметр входящего патрубка, мм;
- 300: диаметр выходящего патрубка, мм;
- 500: номинальный диаметр рабочего колеса, мм;
- 450: фактический диаметр рабочего колеса, мм;
- 4: число полюсов приводного электродвигателя;
- 400: мощность электрического привода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 350-300-500/450-GG-G-4-УХЛ3.1/F400 Кордис с сальниковым уплотнением насос - буквенные обозначения в маркировке:
- GG: корпус и рабочее колесо изготовлены из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос электродвигателем на раме, упругая муфта, закрытая кожухом.

В качестве привода насосного агрегата Кордис KR 350-300-500/450-4/400 используется трехфазный асинхронный с короткозамкнутым ротором общепромышленного назначения электродвигатель типоразмера, в соответствии с нормами европейского стандарта DIN, 355MLB4 (400 квт).

Взрывозащищенные электродвигатели в оснащении электроприводами насосных агрегатов Kordis данного вида не применяются.

Электроподключение
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока электронасосного агрегата 716А.
Фланцевые патрубки рассчитаны на давление 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) насоса не должен превышать 6,4 м.

В одноступенчатый горизонтальный центробежный насос типа Кордис, перекачивающий воду, должен монтироваться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

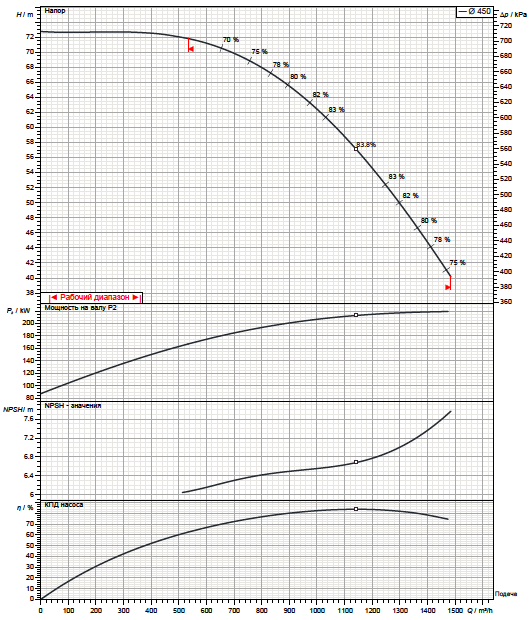

Рабочие характеристики насоса

Габаритный чертеж насоса

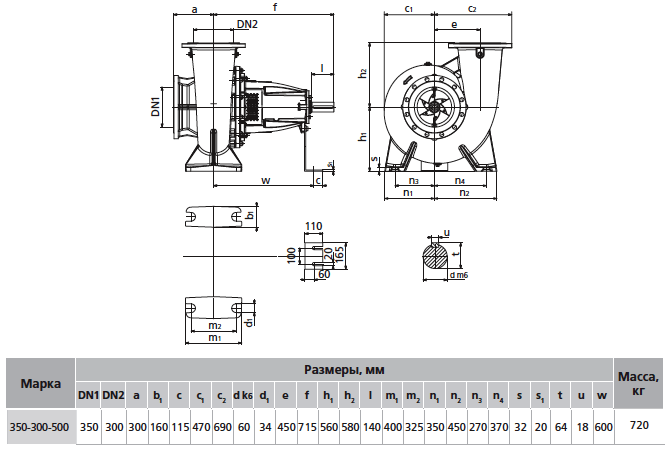

Габаритные и присоединительные размеры насоса

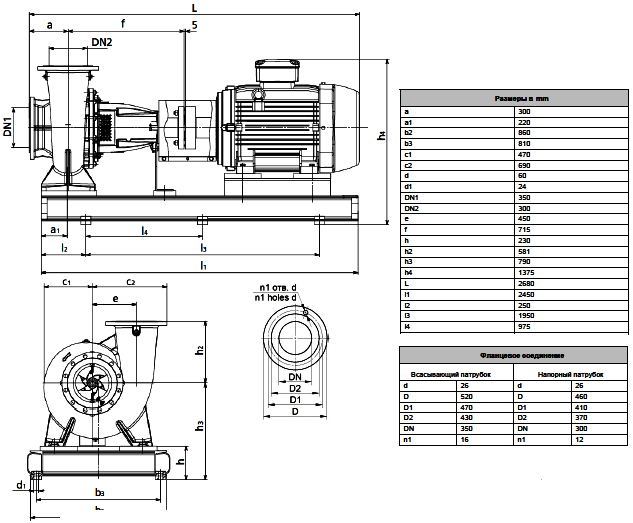

Габаритные и присоединительные размеры агрегата
