Характеристики KR 350-300-500/520-4/400

KR 350-300-500/520-4/400 Kordis Технические характеристики Kordis (Кордис) KR 350-300-500/520-4/400.
Насосы предназначены для перекачивания технической воды и различных жидкостей, сходных с водой по основным свойствам (химической активности, плотности и вязкости).

Условное обозначение
KR 350-300-500/520-4/400 УХЛ3.1, где
- KR: консольный горизонтальный;
- 350: диаметр патрубка входного, мм;
- 300: диаметр напорного патрубка, мм;
- 500: диаметр рабочего колеса номинальный, мм;
- 520: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов двигателя;
- 400: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

У насоса с сальниковым уплотнением KR 350-300-500/520-GG-G-4-УХЛ3.1/F400 следующие буквенные обозначения в маркировке:
- GG: корпус и рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c двигателем, упругой муфтой с защитным кожухом.

В обеспечении электрическими приводами агрегатов насосных Kordis (Кордис) KR 350-300-500/520-4/400 применяются трехфазные электродвигатели.
Типы электрических приводов - общепромышленные с короткозамкнутым ротором асинхронные электродвигатели.
Марка электродвигателя в насосном агрегате - 355MLB, мощность - 400 квт, 1500 оборотов в минуту (по европейскому стандарту DIN).

Взрывозащищенные электродвигатели для комплектации электронасосных агрегатов не предусмотрены.

Электроснабжение
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт*об/мин
ДКЗ
м
KR 350-300-500/520-4/400 1260
630-1800
81
94-57
400*1500 6,6

Фланцевые патрубки рассчитаны на давление не выше 16 кгс/см².
КПД насоса 86%.
ДКЗ (допускаемый кавитационный запас) до 6,6 м.

Для обеспечения электрическим приводом насосных агрегатов используются сертифицированные электродвигатели.

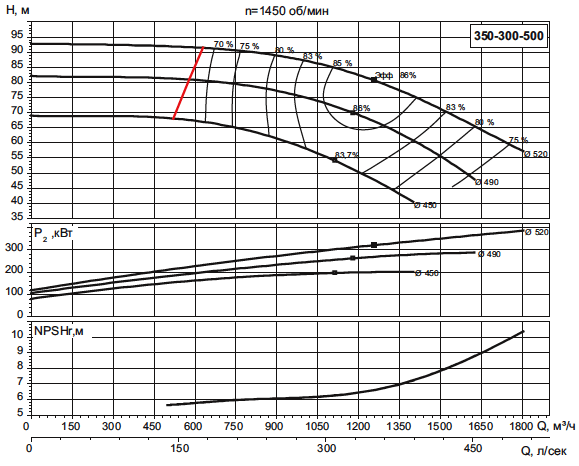

Рабочие характеристики насоса

Габаритный чертеж насоса

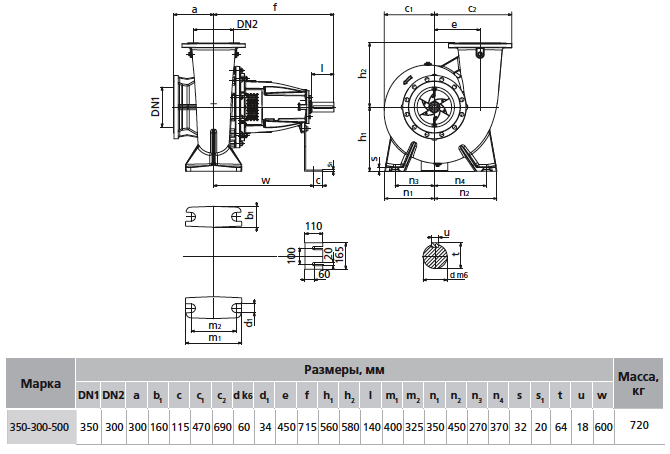

Габаритные и присоединительные размеры насоса

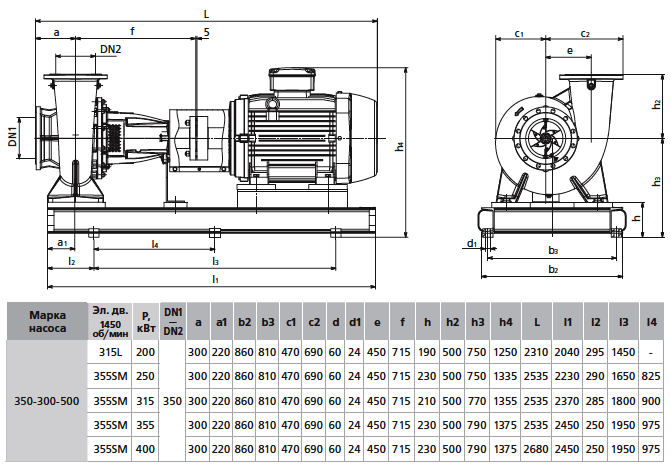

Габаритные и присоединительные размеры агрегата
