Характеристики KR 50-32-125/124-2/2.2

KR 50-32-125/124-2/2.2 Kordis Технические характеристики консольного насоса Kordis (Кордис) KR 50-32-125/124-2/2.2.
Насосы предназначены для перекачки воды и неагрессивных жидких сред, имеющих сходство с основным свойствам с водой (химическая активность, вязкость, плотность).

Условное обозначение
KR 50-32-125/124-2/2.2 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр входного патрубка, мм;
- 32: диаметр напорного патрубка, мм;
- 125: номинальный диаметр рабочего колеса, мм;
- 124: диаметр рабочего колеса фактический, мм;
- 2: количество полюсов электродвигателя;
- 2.2: мощность приводного двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Насос Кордис KR 50-32-125/124-GG-G-2-УХЛ3.1/F2,2 с сальниковым уплотнением, буквенное обозначение, где:
- GG: корпус и рабочее колесо изготовлено из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электроприводом, упругой муфтой и защитным кожухом.

Для электропривода Kordis (Кордис) KR 50-32-125/124-2/2.2 в насосном агрегате используется общепромышленный с короткозамкнутым ротором трехфазный асинхронный электродвигатель.
Типоразмер электродвигателя в насосном электроагрегате по нормам европейского стандарта DIN - 90L2.

Для комплектации электроприводом электронасосов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- ток трехфазный переменный;
- напряжение сетевое 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 50-32-125/124-2/2.2 23
11,5-33,2
18
21-13
2,2*2900 0,96

Максимальный КПД электронасосного агрегата - 67,1%.
Фланцевые патрубки, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 0,96 м.

В консольный центробежный насос одноступенчатый горизонтальной конструкции Kordis KR 50-32-125/124-2/2.2 необходимо устанавливать только электродвигатель, прошедший обязательную сертификацию.

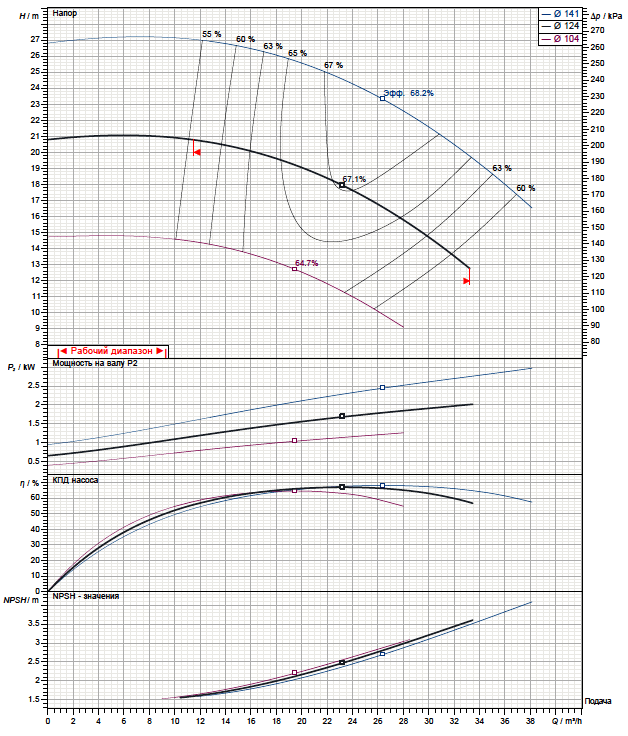

Рабочие характеристики насоса

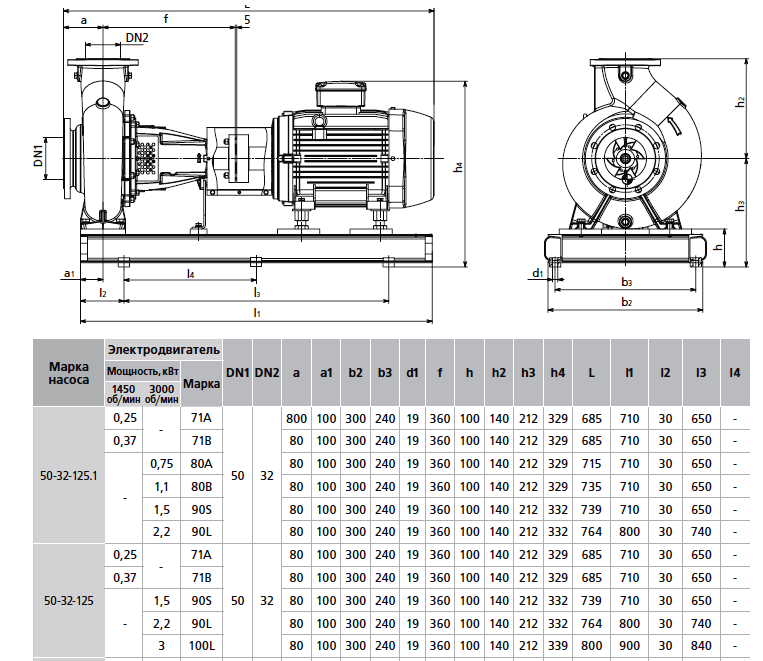

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
