Характеристики KR 50-32-125/124-4/0.37

KR 50-32-125/124-4/0.37 Kordis Kordis (Кордис) KR 50-32-125/124-4/0.37 - технические и рабочие характеристики.
Конструктивно насос одноступенчатый консольный горизонтальной конструкции, используемый для перекачивания воды и нейтральных жидкостей.

Условное обозначение насосного агрегата
KR 50-32-125/124-4/0.37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр патрубка на входе, мм;
- 32: диаметр выходного патрубка, мм;
- 125:диаметр рабочего колеса номинальный, мм;
- 124: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электропривода;
- 0.37: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенное обозначение с сальниковым уплотнением насоса Кордис KR 50-32-125/124-GG-G-4-УХЛ3.1/F0,37, где:
- GG: корпус и рабочее колесо изготовлено из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электроприводом, упругой муфтой и защитным кожухом.

Для осуществления привода насоса Kordis (Кордис) KR 50-32-125/124-4/0.37 в насосный агрегат устанавливается с короткозамкнутым ротором общепромышленного назначения трехфазный асинхронный электродвигатель.
Типоразмер электропривода в насосном агрегате - 71B4 (по нормам европейского стандарта DIN).

Взрывозащищенные электродвигатели для комплектации электронасосов не предусмотрены.

Электроснабжение
- ток переменный трехфазный;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 50-32-125/124-4/0.37 11
5,23-15,13
3,7
4,3-2,7
0,37*1320 0,7

Фланцевые патрубки, рассчитанные на давление в 16 кгс/см².
КПД максимальный насосного электроагрегата - 64,1%.
Допускаемый кавитационный запас (ДКЗ) не выше 0,7 м.

В консольный одноступенчатый горизонтальный центробежный насос Kordis KR 50-32-125/124-4/0.37 должен монтироваться только сертифицированный электродвигатель.

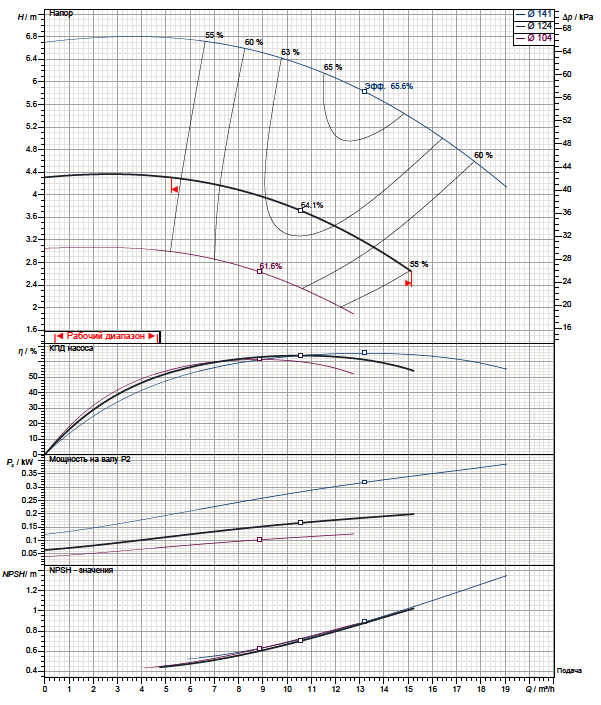

Рабочие характеристики насоса

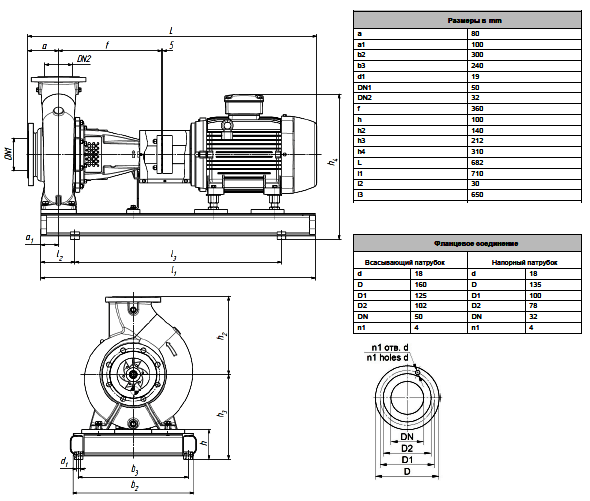

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
