Характеристики KR 50-32-125.1/144-4/0.37

KR 50-32-125.1/144-4/0.37 Kordis - технические и рабочие характеристики насоса Кордис.
Одноступенчатый консольного типа горизонтальный насос с осевым входом, перекачивающий воду и различные жидкости, имеющие нейтральный характер и сходство с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 50-32-125.1/144-4/0.37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр патрубка на входе, мм;
- 32: диаметр напорного патрубка, мм;
- 125: диаметр номинальный рабочего колеса, мм;
- .1: насос с пониженной подачей;
- 144: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электрического привода;
- 0.37: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквы в маркировке KR 50-32-125.1/144-GG-G-4-УХЛ3.1/F0,37 с сальниковым уплотнением, где
- GG: корпус, рабочее колесо выполнены из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: исполнение по климату;
- F: насос на раме c электродвигателем, упругой муфтой с защитным кожухом.

В KR 50-32-125.1/144-4/0.37 Kordis для обеспечения привода насоса устанавливается трехфазный общепромышленного исполнения с короткозамкнутым ротором электродвигатель типоразмера 71B4 (0, 37 квт в соответствии с европейским стандартом DIN).

Для комплектования приводом насосов Кордис данной модификации взрывозащищенные электродвигатели не используются.

Электропитание
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Ток номинальный электронасосного агрегата - 1,1А.
Патрубки фланцевые, рассчитанные на максимальное давление 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) насоса не выше 0,56 м.

В консольного типа одноступенчатый центробежный насос с осевым входом типа KR 50-32-125.1/144-4/0.37 должен устанавливаться только сертифицированный асинхронный электродвигатель.

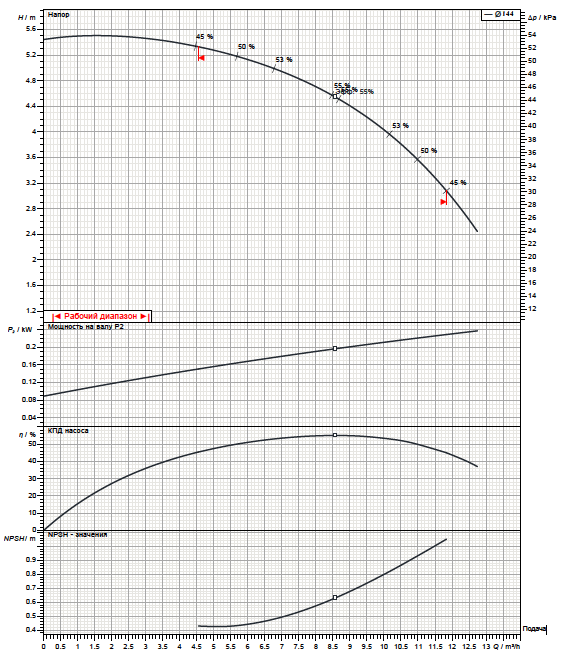

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

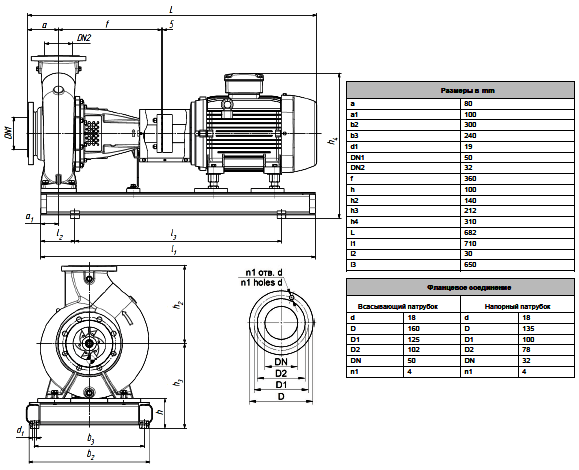

Габаритные и присоединительные размеры агрегата
