Характеристики KR 50-32-160/176-2/4

KR 50-32-160/176-2/4 Kordis Технические характеристики KR 50-32-160/176-2/4 Kordis (Кордис).
Насосы перекачивают воду и другие жидкости, основные свойства которых - плотность, вязкость, химическая активность, сходные с водой.

Условное обозначение
KR 50-32-160/176-2/4 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр входного патрубка, мм;
- 32: диаметр патрубка на выходе, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 176: фактический диаметр рабочего колеса, мм;
- 2: число полюсов электродвигателя;
- 4: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенное обозначение в маркировке KR 50-32-160/176-GG-G-2-УХЛ3.1/F4 с сальниковым уплотнением, где
- GG: корпус, рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругой муфтой, защитным кожухом.

В насосном агрегате KR 50-32-160/176-2/4 Kordis (Кордис) комплектуется электроприводом -применяется трехфазный электродвигатель.
Тип электропривода - общепромышленного исполнения асинхронный электродвигатель с короткозамкнутым ротором.
Электродвигатель электронасосного агрегата 112M2 (по европейскому стандарту DIN).

Взрывозащищенные электродвигатели в комплектации электроагрегатов не предусмотрены.

Электроподключение
- ток: переменный трехфазный;
- напряжение: 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 50-32-160/176-2/4 25
12,2-32
30,6
38-25
4*2850 2

Максимальный КПД насоса 63,9%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².


ДКЗ (допускаемый кавитационный запас) до 2 м.

Центробежный насос KR 50-32-160/176-2/4 должен комплектоваться только сертифицированным электродвигателем.

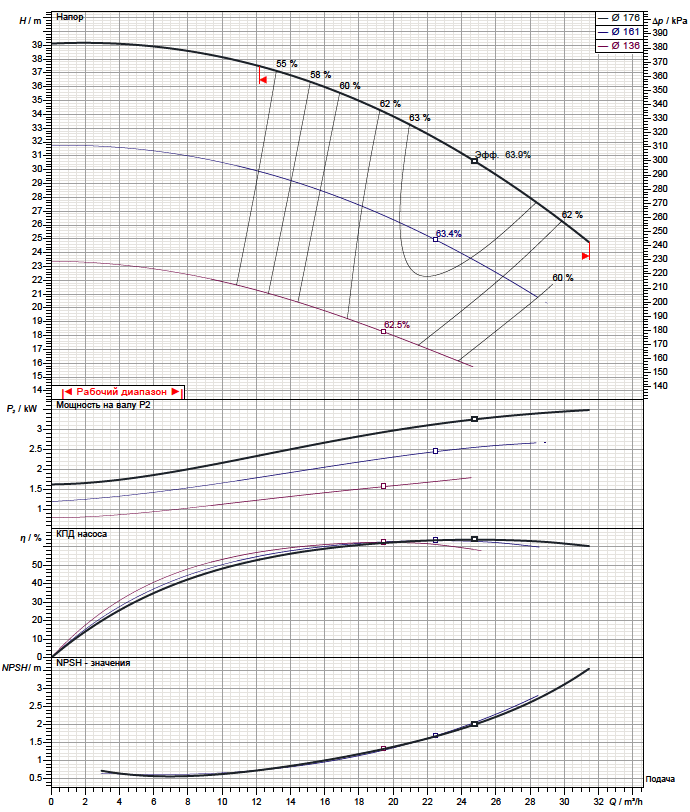

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

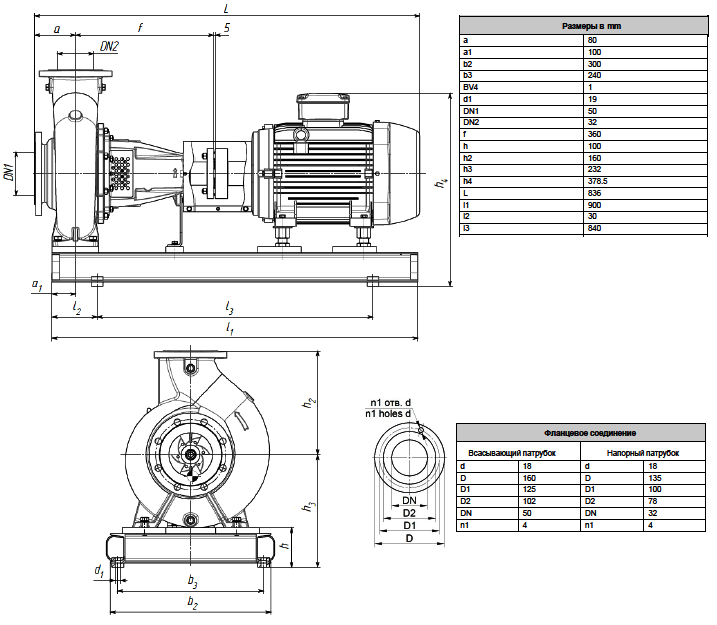

Габаритные и присоединительные размеры агрегата
