Характеристики KR 50-32-160.1/136-2/2.2

Kordis KR 50-32-160.1/136-2/2.2 - рабочие и технические характеристики насоса Кордис.
Консольного типа с осевым вводом центробежный горизонтальный насос, перекачивающий воду и различные по свойствам жидкости, схожие с водой по плотности, вязкости, химической активности.

Условное обозначение
KR 50-32-160.1/136-2/2.2 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр патрубка на входе в насос, мм;
- 32: диаметр патрубка напорного, мм;
- 160: диаметр рабочего колеса в номинале, мм;
- 136: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электрического двигателя;
- 2.2: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенная маркировка насоса с сальниковым уплотнением KR 50-32-160.1/136-GG-G-2-УХЛ3.1/F2,2, где
- GG: рабочее колесо и корпус - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электрическим приводом, упругой муфтой, защищенной кожухом.

Типоразмер электрического привода в насосном агрегате Kordis KR 50-32-160.1/136-2/2.2 - с короткозамкнутым ротором трехфазный асинхронный общепромышленный электродвигатель 90L2, мощностью 2,2 квт, в соответствии с нормой европейского стандарта DIN.

Для оснащения приводами электронасосных агрегатов данного типа взрывозащищенные электродвигатели не используются.

Электроснабжение
- ток переменный трехфазный;
- сетевое напряжение 380 В;
- ток с частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Номинальный ток электронасосного агрегата - 4,6А.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальное давление на входе в насос 13,09 бар.

В одноступенчатый с осевым входом центробежный насос типа KR 50-32-160.1/136-2/2.2 Kordis должен устанавливаться только общепромышленный сертифицированный трехфазный асинхронный электродвигатель.

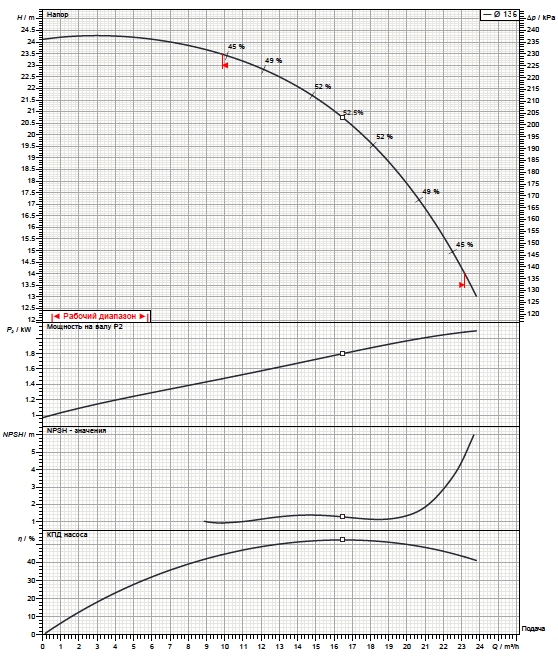

Рабочие характеристики насоса

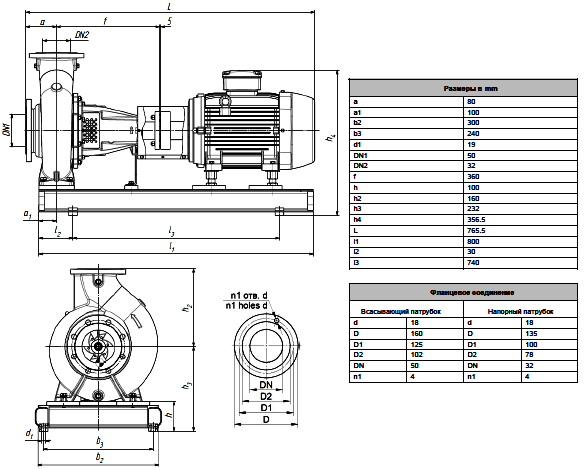

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
