Характеристики KR 50-32-200/209-4/1.5

KR 50-32-200/209-4/1.5 Kordis Kordis (Кордис) KR 50-32-200/209-4/1.5 технические и рабочие характеристики.
По конструкции - насос горизонтальный консольный с осевым вводом и используется для перекачивания воды и нейтральных жидкостей, имеющих схожие свойства с водой - по вязкости, плотности, химической активности.

Условное обозначение электронасоса
KR 50-32-200/209-4/1.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр входящего патрубка, мм;
- 32: диаметр напорного патрубка, мм;
- 200: номинальный диаметр рабочего колеса, мм;
- 209: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов электрического двигателя;
- 1,5: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения в маркировке KR 50-32-200/209-GG-G-4-УХЛ3.1/F1,5, где
- GG: корпус и рабочее колесо выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электроприводом, упругой муфтой, защищенной кожухом.

В электронасосном агрегате KR 50-32-200/209-4/1.5 Kordis (Кордис) оснащается электрическим приводом, в качестве которого в агрегат монтируется с короткозамкнутым ротором трехфазный общепромышленный асинхронный электродвигатель.
Типоразмер электропривода в насосном электроагрегате - 90L4 (в соответствие с нормами европейского стандарта DIN).

Для комплектования насосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 50-32-200/209-4/1.5 14
9,7-17,5
12,7
14-10,5
1,5*1410 1

В консольный одноступенчатый центробежный насос KR 50-32-200/209-4/1.5 должен монтироваться только сертифицированный электродвигатель.

Максимальный КПД электронасосного агрегата 50,7%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) до 1,0 м.

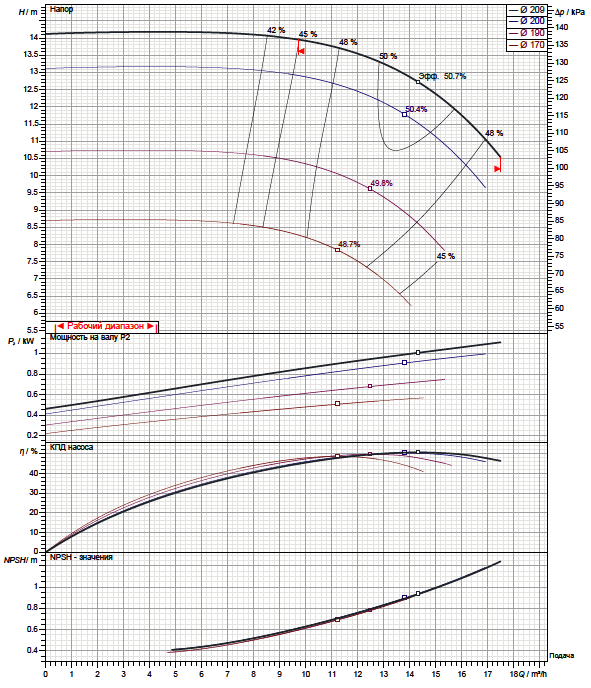

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

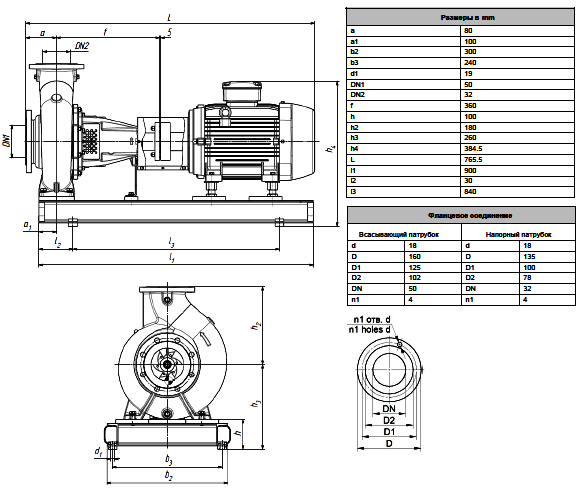

Габаритные и присоединительные размеры агрегата
