Характеристики KR 50-32-200.1/186-2/4

KR 50-32-200.1/186-2/4 - технические и рабочие характеристики насоса Kordis.
Горизонтальный одноступенчатый центробежный консольной конструкции с осевым вводом насос, перекачивающий воду и неагрессивные жидкости, схожие с водой по химической активности, вязкости и плотности.

Условное обозначение
KR 50-32-200.1/186-2/4 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр входного патрубка, мм;
- 32: диаметр напорного патрубка, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 186: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электрического двигателя;
- 4: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения насоса KR 50-32-200.1/186-GG-G-2-УХЛ3.1/F4 с сальниковым уплотнением, где
- GG: корпус, рабочее колесо - из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос с электрическим двигателем на раме, упругая муфта с защитным кожухом.

KR 50-32-200.1/186-2/4 Kordis в насосном агрегате оснащается электрическим приводом, в качестве которого в электронасосный агрегат монтируется асинхронный общепромышленный с короткозамкнутым ротором электродвигатель с типоразмером, в соответствие с нормами европейского стандарта DIN, 112M2 (4 квт)

Взрывозащищенные электродвигатели при монтаже электроагрегатов Кордис данной модификации не используются.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Номинальный ток насосного электроагрегата - 7,9А.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 1,5 м.

В горизонтальный консольного типа одноступенчатый центробежный насос с осевым входом KR 50-32-200.1/186-2/4 Kordis должен устанавливаться только сертифицированный трехфазный асинхронный электродвигатель.

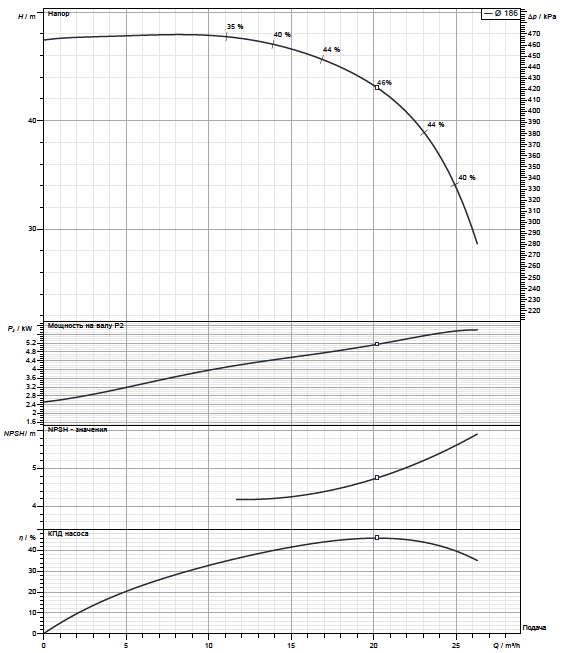

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

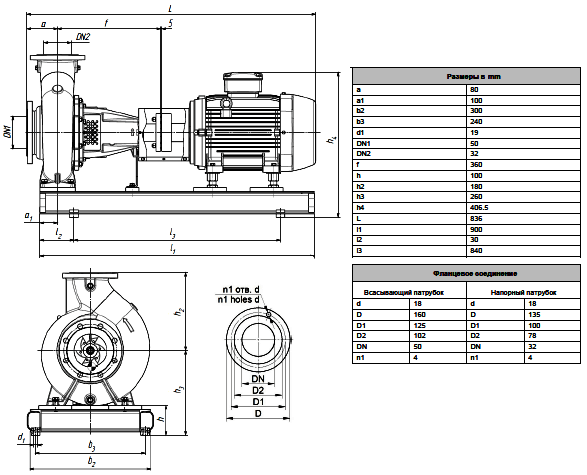

Габаритные и присоединительные размеры агрегата
