Характеристики KR 50-32-250/209-2/7.5

Кордис KR 50-32-250/209-2/7.5 - рабочие и технические характеристики Kordis.
С осевым вводом консольного типа одноступенчатый горизонтальный насос для перекачивания воды и жидких сред неагрессивного характера, со сходными с водой свойствами (плотность, вязкость и химическая активность).

Условное обозначение
KR 50-32-250/209-2/7.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр входящего патрубка, мм;
- 32: диаметр патрубка на выходе, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 209: диаметр фактический рабочего колеса, мм;
- 2: число полюсов электропривода;
- 7.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 50-32-250/209-GG-G-2-УХЛ3.1/F7,5 с сальниковым уплотнением - буквенное обозначение в маркировке , где
- GG: корпус и рабочее колесо изготовлены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c приводом на раме, упругая муфта, защитный кожух.

Для обеспечения привода в насосный агрегат KR 50-32-250/209-2/7.5 Kordis устанавливается асинхронный трехфазный общепромышленного назначения с короткозамкнутым ротором электродвигатель.
Тип монтируемого привода в агрегат, по нормам европейского стандарта DIN, 132SB2 (мощность 7,5 квт).

В обеспечении электрическими приводами насосных агрегатов Кордис этой модификации взрывозащищенные электродвигатели не используются.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Допускаемый кавитационный запас (ДКЗ) не превышает 1,7 м.
Патрубки фланцевые рассчитаны на давление не более 16 кгс/см².
Ток номинальный электронасосного агрегата 14,3А.

В одноступенчатый с осевым входом консольной конструкции центробежный насос марки KR 50-32-250/209-2/7.5 монтируется только трехфазный общепромышленный сертифицированный асинхронный электродвигатель.

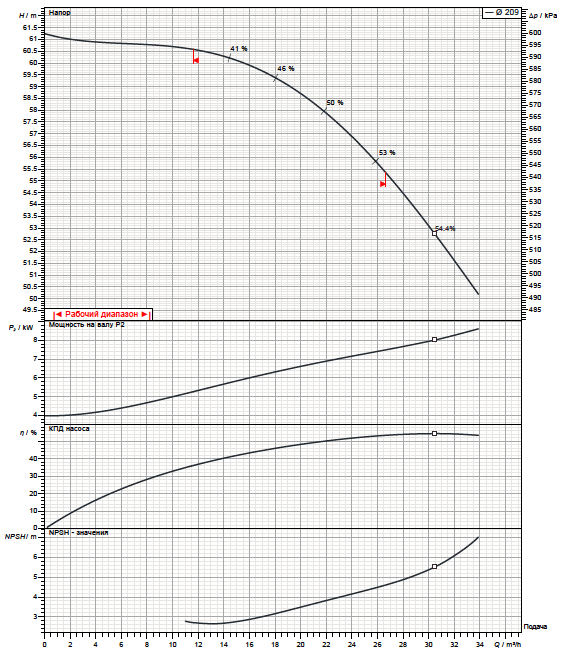

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

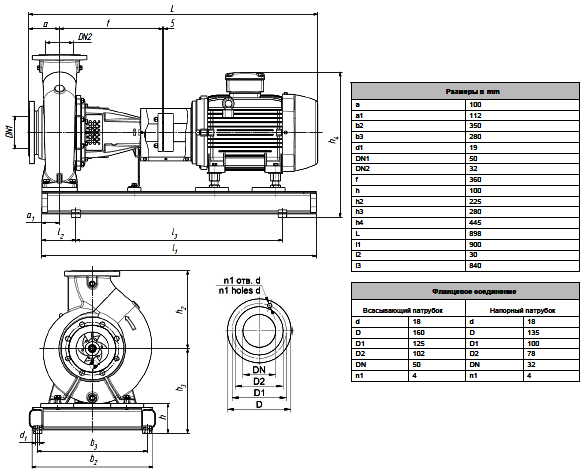

Габаритные и присоединительные размеры агрегата
