Характеристики KR 50-32-250/260-2/15

KR 50-32-250/260-2/15 Kordis Технические характеристики насосов Kordis (Кордис) KR 50-32-250/260-2/15.
Насосы перекачивают жидкостей, имеющие схожие основные свойства с водой (вязкость, плотность, химическая активность).

Условное обозначение
KR 50-32-250/260-2/15 УХЛ3.1, где
- KR: консольный горизонтальный;
- 50: диаметр патрубка на входе, мм;
- 32: диаметр выходного патрубка, мм;
- 250: номинальный диаметр рабочего колеса, мм;
- 260: фактический диаметр рабочего колеса, мм;
- 2: количество полюсов электродвигателя;
- 15: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенное обозначение в маркировке KR 50-32-250/260-GG-G-2-УХЛ3.1/F15 с сальниковым уплотнением, где
- GG: корпус, рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: на раме c электроприводом, упругой муфтой и защитным кожухом.

В качестве привода насоса KR 50-32-250/260-2/15 Kordis (Кордис) в насосном агрегате используется общепромышленный трехфазный с короткозамкнутым ротором асинхронный электродвигатель.
Типоразмер электропривода в электронасосном агрегате, по нормам европейского стандарта DIN, 160MB2.

Для оснащения электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 50-32-250/260-2/15 38
14-42
81
93-78
15*2850 2,1

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД агрегата электронасосного 56,4%.
Допускаемый кавитационный запас (ДКЗ) не выше 2,1 м.

В консольный одноступенчатый центробежный насос модификации KR 50-32-250/260-2/15 устанавливается только сертифицированный электродвигатель.

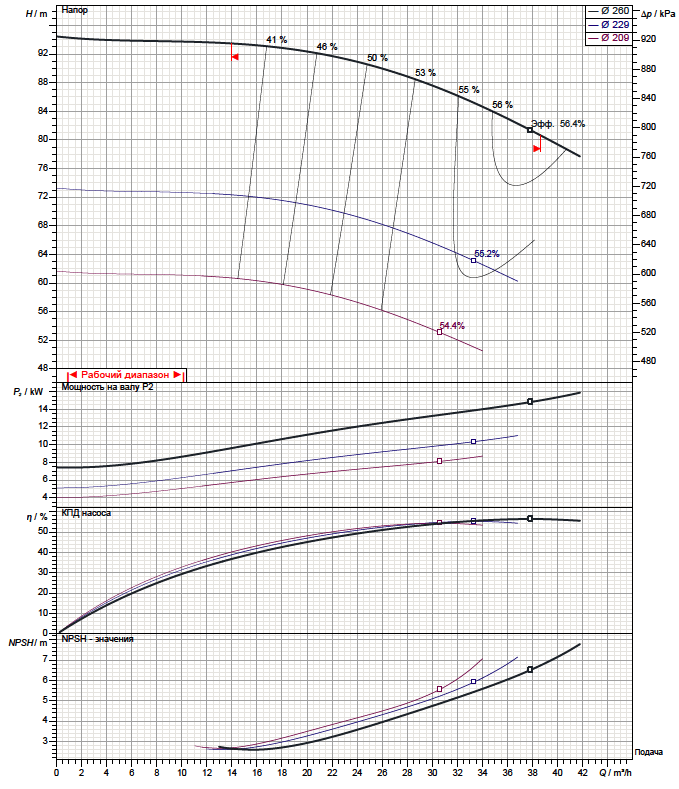

Рабочие характеристики насоса

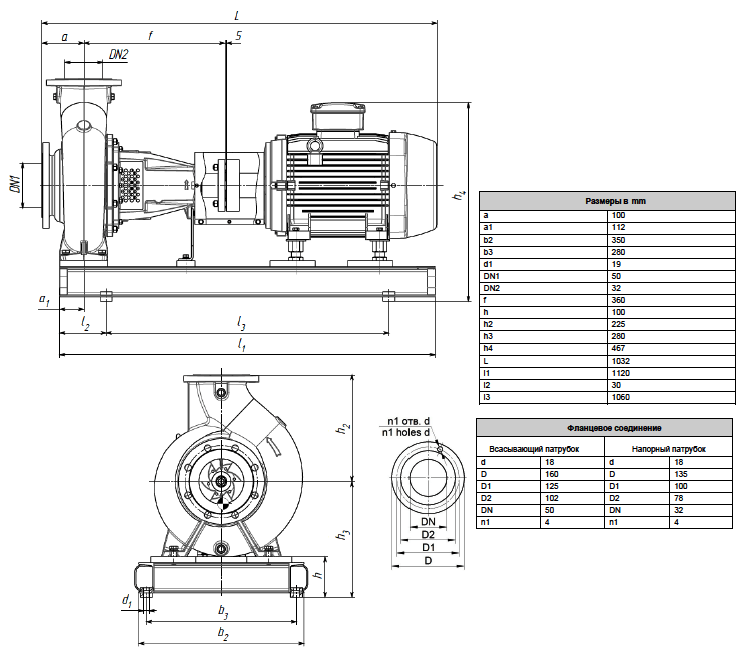

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
