Характеристики KR 65-40-125/105-4/0.37

KR 65-40-125/105-4/0.37 Kordis Kordis (Кордис) KR 65-40-125/105-4/0.37 - технические и рабочие характеристики.
Конструктивно насос одноступенчатый горизонтальной конструкции консольный и предназначен для перекачивания воды и различных, сходных с водой жидкостей.

Условное обозначение электронасоса
KR 65-40-125/105-4/0.37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка на входе, мм;
- 40: диаметр напорного патрубка, мм;
- 125: диаметр рабочего колеса номинальный, мм;
- 139: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электрического привода;
- 0.37: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенное обозначение в маркировке KR 65-40-125/105-GG-G-4-УХЛ3.1/F0.37 с сальниковым уплотнением, где
- GG: корпус, рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c приводным двигателем, упругой муфтой, защищенный кожухом.

В насосном электроагрегате KR 65-40-125/105-4/0.37 Kordis (Кордис) комплектуется электрическим приводом, в качестве которого в агрегат устанавливается электродвигатель общепромышленного назначения асинхронный.
Типоразмер электродвигателя насосного электроагрегата по нормам европейского стандарта DIN - 71B4.

Для комплектации насосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квтоб/мин
КПД
%
KR 65-40-125/105-4/0.37 18
10,9-21,4
2,7
3,05-2,38
0,37*1320 68

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) до 1,4 м.
Максимальный КПД электронасоса 68%.

Асинхронный электродвигатель общепромышленный трехфазный с короткозамкнутым ротором, устанавливаемый в центробежный насос KR 65-40-125/105-4/0.37, должен быть сертифицированным.

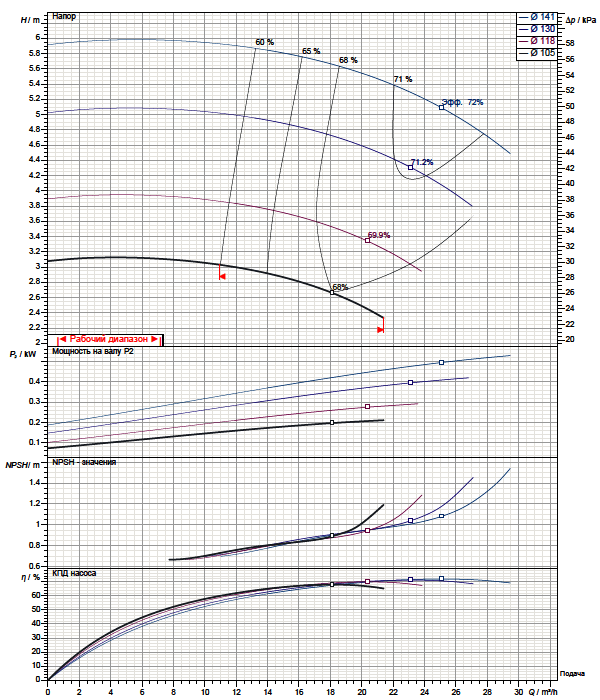

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

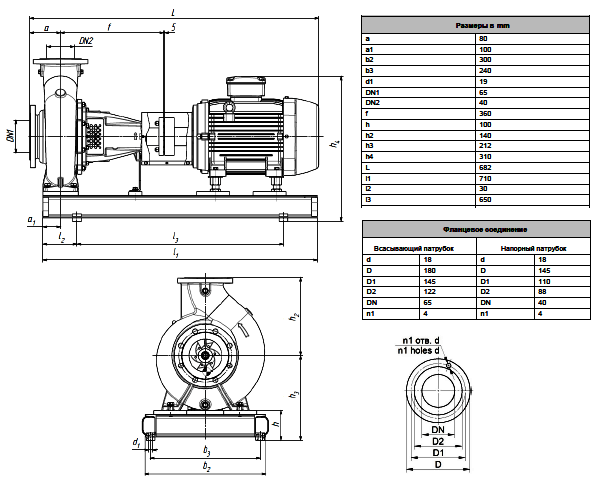

Габаритные и присоединительные размеры агрегата
