Характеристики KR 65-40-125/139-4/0.55

Kordis KR 65-40-125/139-4/0.55- технические и рабочие характеристики насоса Кордис.
С осевым вводом горизонтальный консольного типа одноступенчатый насос, перекачивающий воду и разнообразные неагрессивные жидкости, сходные с водой по химической активности, вязкости и плотности.

Условное обозначение
KR 65-40-125/139-4/0.55 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка на входе, мм;
- 40: диаметр напорного патрубка, мм;
- 125: диаметр номинальный рабочего колеса, мм;
- 139: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электрического привода;
- 0.55: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С сальниковым уплотнением KR 65-40-125/139-GG-G-4-УХЛ3.1/F0,55, буквенные обозначения в маркировке, где:
- GG: корпус и рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругой муфтой, защищенным кожухом.

В насосном агрегате Kordis KR 65-40-125/139-4/0.55, для обеспечения привода, устанавливается трехфазный общепромышленного исполнения электродвигатель с короткозамкнутым ротором, типоразмером, в соответствии с нормами европейского стандарта DIN, 80B4 (0,55 квт).

В оснащении электроприводом насосов Кордис данной модификации взрывозащищенные электродвигатели не используются.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Номинальный ток электронасоса 1,6А.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 1,7 м.

В одноступенчатый горизонтальный центробежный насос типа KR 65-40-125/139-4/0.55 Кордис должен монтироваться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

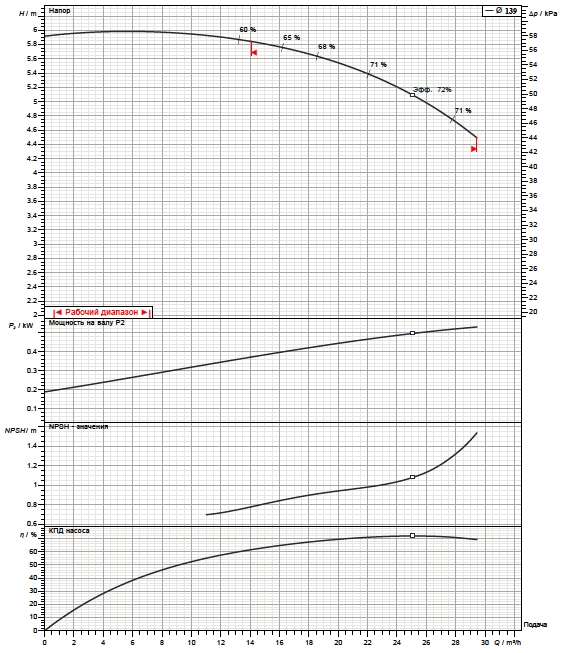

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

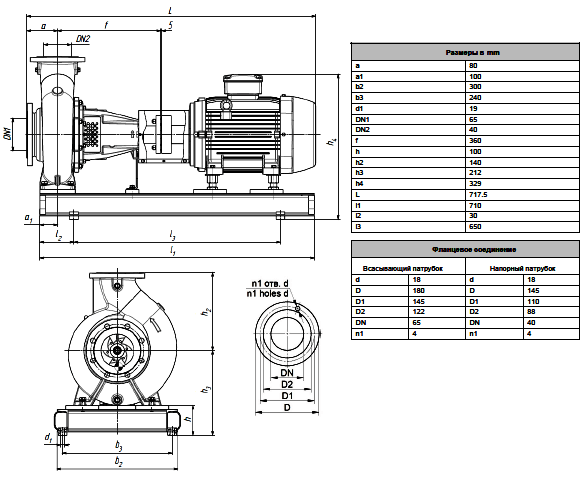

Габаритные и присоединительные размеры агрегата
