Характеристики KR 65-40-200/160-4/1.1

KR 65-40-200/160-4/1.1 Kordis Kordis (Кордис) KR 65-40-200/160-4/1.1 рабочие и технические характеристики.
Конструктивно насос центробежный одноступенчатый с осевым вводом консольный и перекачивает нейтральные жидкости, схожие с водой по основным свойствам - химической активности, плотности и вязкости.

Условное обозначение электронасоса
KR 65-40-200/160-4/1.1 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр входного патрубка, мм;
- 40: диаметр напорного патрубка, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 160: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электропривода;
- 1.1: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 65-40-200/160-GG-G-4-УХЛ3.1/F1,1 с сальниковым уплотнением буквенное обозначение в маркировке насоса, где
- GG: корпус и рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, муфтой упругой и защитным кожухом.

Привод электронасоса KR 65-40-200/160-4/1.1 Kordis (Кордис) обеспечивает общепромышленный с короткозамкнутым ротором трехфазный электродвигатель.
Типоразмер электрического привода в насосном электроагрегате, по нормам европейского стандарта DIN, 90S4.

Взрывозащищенные электродвигатели для комплектации насосных электроагрегатов не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 65-40-200/160-4/1.1 17
10,3-27,2
7,6
8,5-4,7
1,1*1420 59,7

В одноступенчатый консольный горизонтальный центробежный насос марки KR 65-40-200/160-4/1.1 устанавливается только сертифицированный асинхронный электродвигатель.

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД насосного электроагрегата 59,7%.
Допускаемый кавитационный запас (ДКЗ) не более 1,3 м.

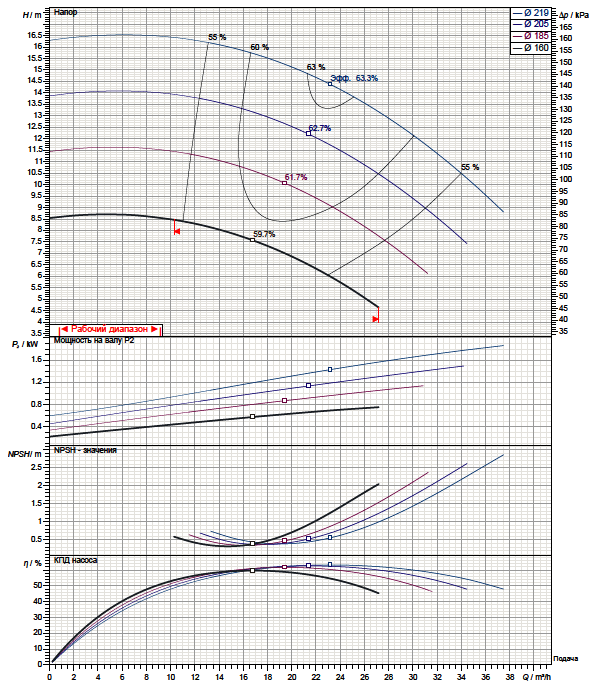

Рабочие характеристики насоса

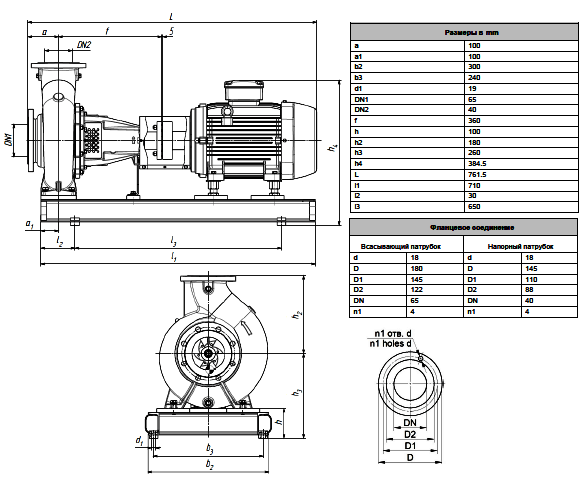

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
