Характеристики KR 65-40-250/269-2/22

KR 65-40-250/269-2/22 Kordis Технические характеристики насосов Kordis (Кордис) KR 65-40-250/269-2/22.
Насос перекачивает жидкости, имеющие схожие свойства с водой по вязкости, плотности, химической активности, конструктивно - одноступенчатый, горизонтальный с осевым вводом.

Условное обозначение
KR 65-40-250/269-2/22 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр входного патрубка, мм;
- 40: диаметр напорного патрубка, мм;
- 250: диаметр рабочего колеса номинальный, мм;
- 269: фактический диаметр рабочего колеса, мм;
- 2: количество полюсов электродвигателя;
- 22: мощность электропривода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 65-40-250/269-GG-G-2-УХЛ3.1/F22 с сальниковым уплотнением (буквенное обозначение в маркировке), где:
- GG: корпус и рабочее колесо из- серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, муфтой упругой и защитным кожухом.

Для привода насосного агрегата KR 65-40-250/269-2/22 Kordis (Кордис) используется асинхронный общепромышленный с короткозамкнутым ротором трехфазный электродвигатель.
Типоразмер электропривода в электронасосном агрегате, по нормам европейского стандарта DIN, 180M2.

Для оснащения насосных электроагрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 65-40-250/269-2/22 57
28,1-79,4
90,4
102-70
22*2915 3,0

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД агрегата насосного 59,9%.
Допускаемый кавитационный запас (ДКЗ) не более 3 м.

В одноступенчатый консольный центробежный насос типа KR 65-40-250/269-2/22 монтируется только сертифицированный асинхронный электродвигатель.

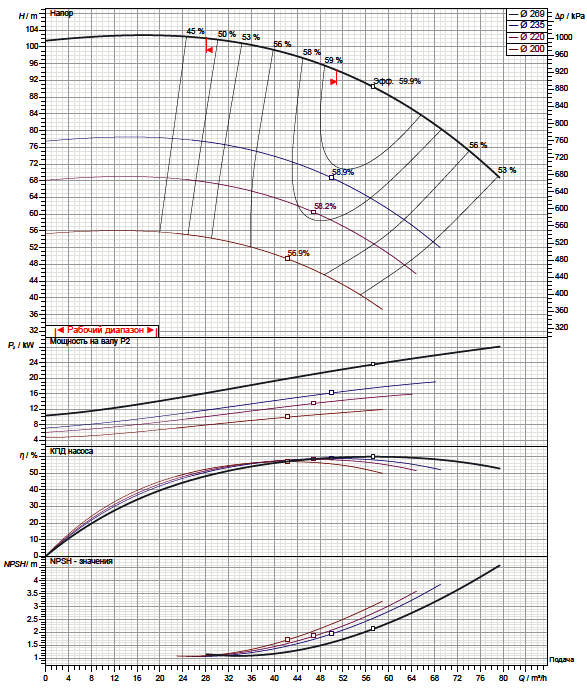

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

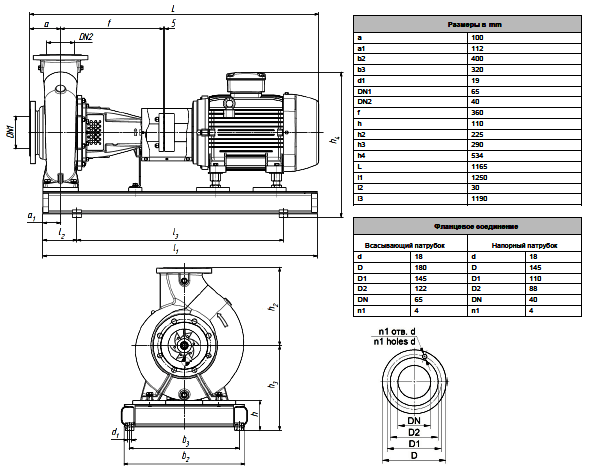

Габаритные и присоединительные размеры агрегата
