Характеристики KR 65-40-250/269-4/3

KR 65-40-250/269-4/3 Кордис - технические и рабочие характеристики насоса Kordis.
Консольный одноступенчатый с осевым вводом центробежный насос горизонтальной конструкции, перекачивающий воду и жидкости с неагрессивным характером, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 65-40-250/269-4/3 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка на входе, мм;
- 40: диаметр патрубка на выходе, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 269: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электрического привода;
- 3: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 65-40-250/269-GG-G-4-УХЛ3.1/F3 насос с сальниковым уплотнением буквенное обозначение в маркировке, где:
- GG: рабочее колесо и корпус выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электроприводом на раме, упругая муфта, защитный кожух.

Асинхронный электродвигатель типоразмером 100LB4, мощностью 3 квт, трехфазный, с короткозамкнутым ротором, соответствующий нормам европейского стандарта DIN, обеспечивает привод насосного агрегата KR 65-40-250/269-4/3 Kordis.

В комплектации электронасосных агрегатов Кордис данного типа взрывозащищенные электродвигатели не участвуют.

Электроподключение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Номинальный ток насосного агрегата 6,5А.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не превышает 1,2 м.

В центробежный одноступенчатой конструкции насос модификации KR 65-40-250/269-4/3 может устанавливаться только асинхронный сертифицированный трехфазный электродвигатель.

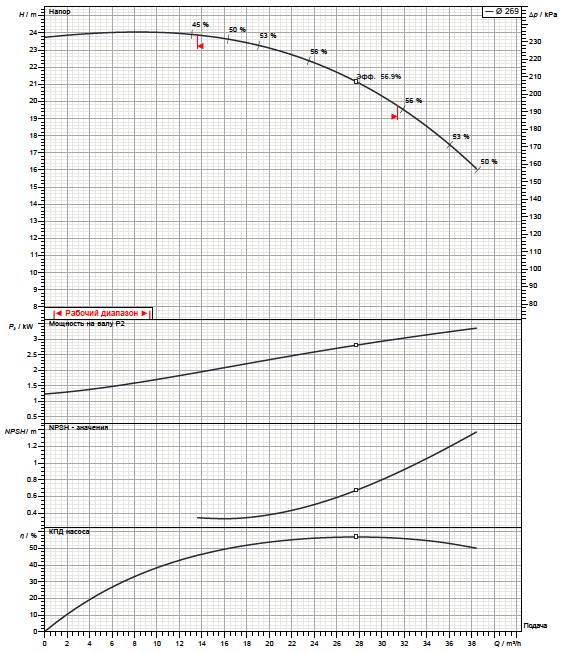

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

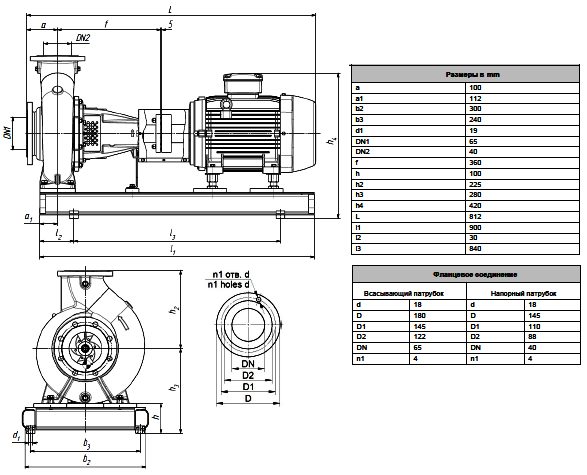

Габаритные и присоединительные размеры агрегата
