Характеристики KR 65-40-315/307-4/4

Кордис KR 65-40-315/307-4/4 - технические и рабочие характеристики насоса Kordis.
Одноступенчатый консольной конструкции центробежный с осевым вводом насос, перекачивающий воду и жидкие среды, схожие с водой по физико-химическим параметрам (химическая активность, плотность, вязкость).

Условное обозначение
KR 65-40-315/307-4/4 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка входящего, мм;
- 40: диаметр патрубка на выходе, мм;
- 315: диаметр номинальный рабочего колеса, мм;
- 307: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электрического двигателя;
- 4: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Буквенные обозначения в маркировке насоса KR 65-40-315/307-GG-G-4-УХЛ3.1/F4 Kordis с сальниковым уплотнением:
- GG: корпус и рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электрическим приводом на раме, упругая муфта и защитный кожух.

Для осуществления привода насоса в электроагрегате KR 65-40-315/307-4/4 Kordis, устанавливается асинхронный общепромышленный трехфазный с короткозамкнутым ротором электродвигатель типоразмером 112M4 (4 квт), что отвечает требованиям CENELEC и нормам европейского стандарта DIN.

Для установки в насосные агрегаты Кордис этой модификации взрывозащищенные электродвигатели не используются.

Электроснабжение
- переменный ток трехфазный;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

ДКЗ (допускаемый кавитационный запас) не должен превышать 1,6 м.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
КПД электроагрегата, max - 54,1%.

В горизонтальный с осевым входом центробежный насос типа KR 65-40-315/307-4/4 Kordis одноступенчатой конструкции должен монтироваться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

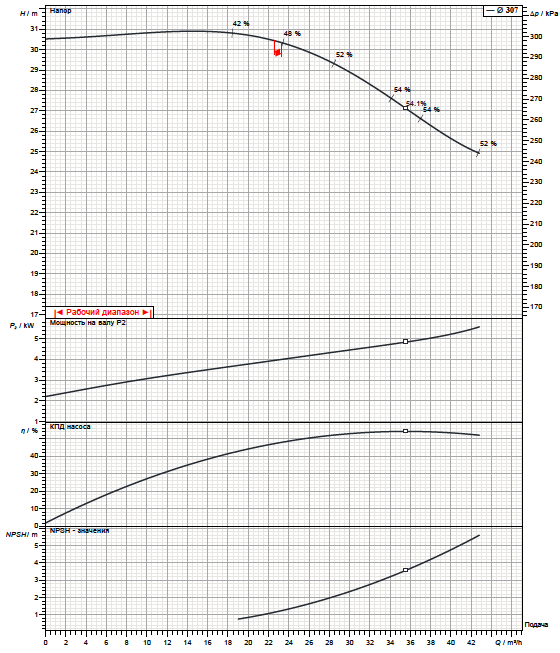

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

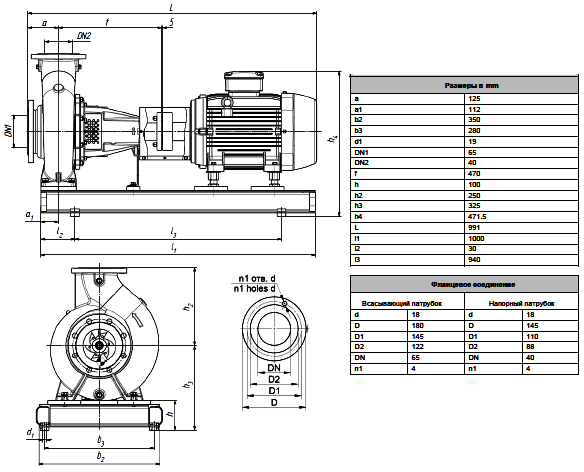

Габаритные и присоединительные размеры агрегата
