Характеристики KR 65-50-125/130-2/5.5

Кордис KR 65-50-125/130-2/5.5 - технические и рабочие характеристики насоса Kordis.
Одноступенчатый консольный с осевым вводом горизонтальной конструкции центробежный насос, перекачивающий воду и неагрессивные жидкости, сходные с водой по физико-химическим свойствам - химической активности, вязкости, плотности.

Условное обозначение
KR 65-50-125/130-2/5.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр входного патрубка, мм;
- 50: диаметр напорного патрубка, мм;
- 125: диаметр номинальный рабочего колеса, мм;
- 130: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электропривода;
- 5.5: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 65-50-125/130-GG-G-2-УХЛ3.1/F5,5 насос Кордис с сальниковым уплотнением - буквенное обозначение в маркировке:
- GG: корпус и рабочее колесо из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругая муфта и защитный кожух.

В насос типа KR 65-50-125/130-2/5.5 Кордис, для обеспечения привода монтируется асинхронный общепромышленного исполнения с короткозамкнутым ротором трехфазный электродвигатель.
Тип электропривода в электронасосе, в соответствии с европейским стандартом DIN, 132S2, мощностью 5,5 квт.

В комплектации насосных агрегатов Кордис данной модификации взрывозащищенные электродвигатели не применяются.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насоса Kordis

Номинальный ток электронасосного агрегата 10,7А.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 3,4 м.

В консольного типа с осевым входом центробежный одноступенчатый насос типа KR 65-50-125/130-2/5.5 Kordis должен монтироваться общепромышленный сертифицированный трехфазный асинхронный электродвигатель.

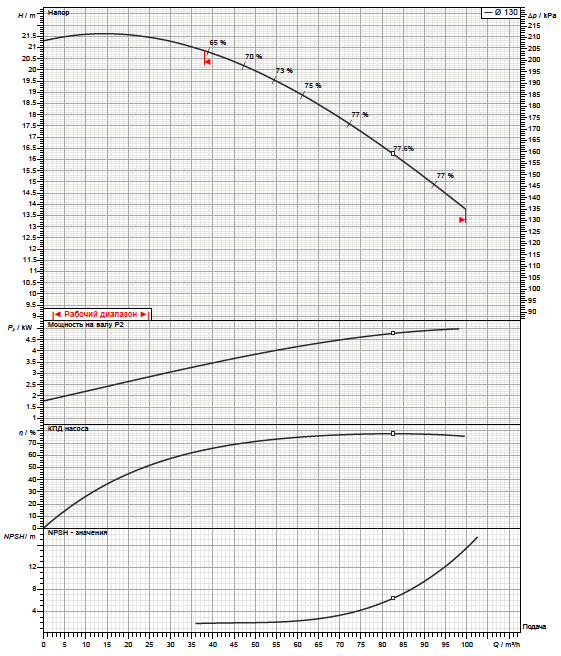

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

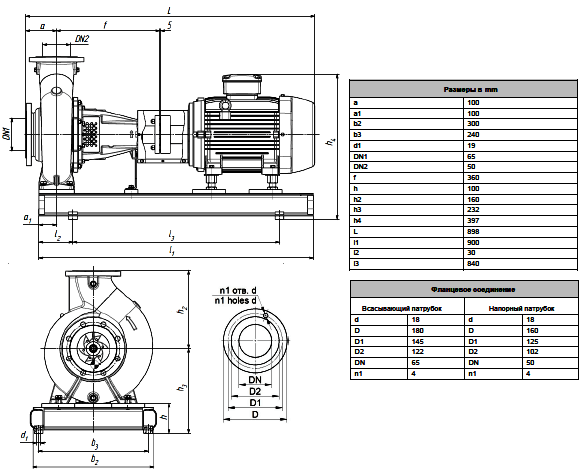

Габаритные и присоединительные размеры агрегата
