Характеристики KR 65-50-125/142-2/7.5

Технические характеристики насосов Kordis (Кордис) KR 65-50-125/142-2/7.5.
Насосы для перекачки воды и жидких сред, имеющих сходство с водой по следующим свойствам - вязкость, плотность, химическая активность.

Условное обозначение
KR 65-50-125/142-2/7.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка входного, мм;
- 50: диаметр выходного патрубка, мм;
- 125: диаметр рабочего колеса номинальный, мм;
- 142: диаметр рабочего колеса фактический, мм;
- 2: число полюсов двигателя;
- 7.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Насос KR 65-50-125/142-GG-G-2-УХЛ3.1/F7,5 Кордис с сальниковым уплотнением - буквенное обозначение:
- GG: корпус, колесо рабочее из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: c электрическим приводом насос на раме, упругая муфта с защитным кожухом.

В электронасосном агрегате KR 65-50-125/142-2/7.5 Kordis (Кордис) оснащается электрическим приводом, в качестве которого используется с короткозамкнутым ротором общепромышленный трехфазный асинхронный электродвигатель.
Типоразмер электродвигателя в насосном агрегате - 132SB2 (в соответствие с европейским стандартом DIN).

Для оснащения электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электроагрегата 78,5%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не превышает 4,0 м.

В центробежный насос консольного типа KR 65-50-125/142-2/7.5 должен устанавливаться электродвигатель, сертифицированный надлежащим образом.

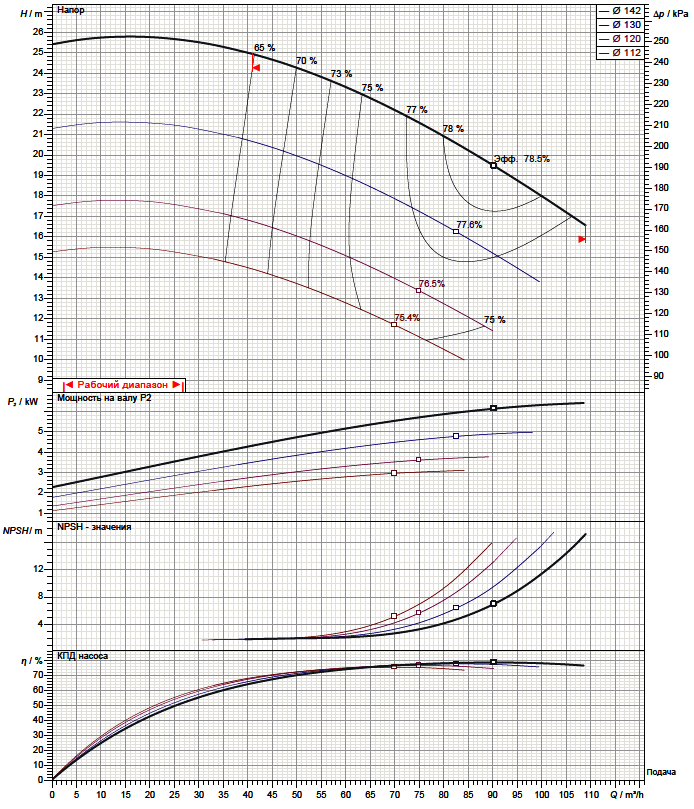

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

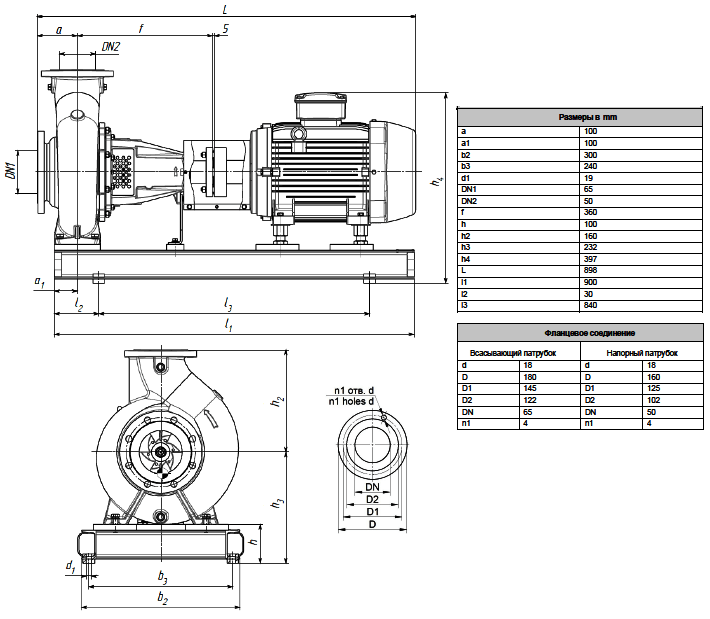

Габаритные и присоединительные размеры агрегата
