Характеристики KR 65-50-160/128-2/5.5

Рабочие и технические характеристики KR 65-50-160/128-2/5.5 Кордис.
Консольный центробежный горизонтальный с осевым вводом насос Kordis, перекачивающий воду и неагрессивные жидкости, схожие с водой по плотности, вязкости и химической активности.

Условное обозначение
KR 65-50-160/128-2/5.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка на входе, мм;
- 50: диаметр выходного патрубка, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 128: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электрического двигателя;
- 5.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 65-50-160/128-GG-G-2-УХЛ3.1/F5,5 Kordis с сальниковым уплотнением - расшифровка буквенных обозначений :
- GG: корпус, рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругой муфтой, закрытой защитным кожухом.

С короткозамкнутым ротором асинхронный трехфазный общепромышленного назначения электродвигатель обеспечивает привод насосного агрегата KR 65-50-160/128-2/5.5 Kordis,
Тип электродвигателя в электронасосном агрегате, в соответствии с нормами европейского стандарта DIN - 132S2 (5,5 квт).

Взрывозащищенные электродвигатели в оснащении электроприводами насосов Кордис данного типа не используются.

Электропитание
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

ДКЗ (допускаемый кавитационный запас) не должен превышать 2,0 м.
Патрубки насоса фланцевые, рассчитаны на давление до 16 кгс/см².
КПД электронасосного агрегата, max - 72,2%.

В одноступенчатый горизонтальный центробежный насос с осевым входом Кордис KR 65-50-160/128-2/5.5 должен монтироваться только трехфазный сертифицированный общепромышленный асинхронный электродвигатель.

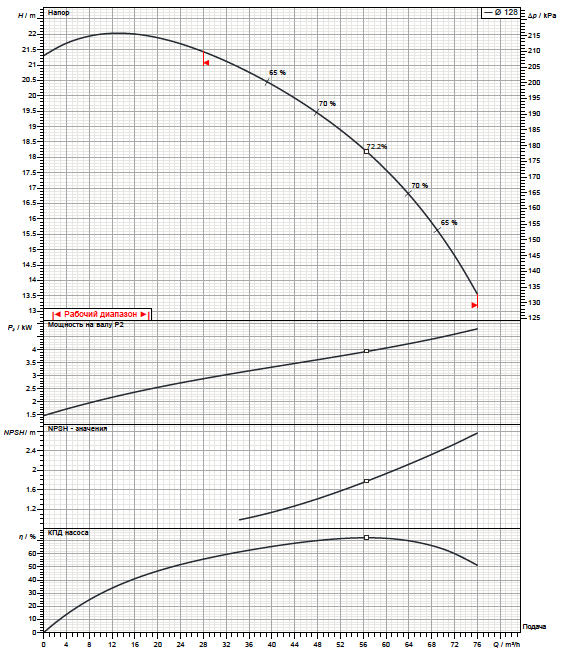

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

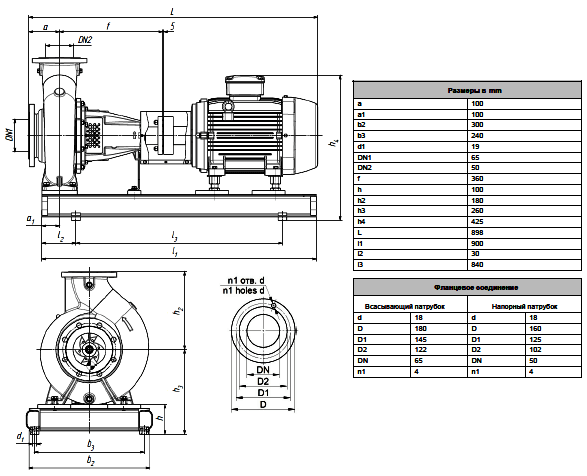

Габаритные и присоединительные размеры агрегата
