Характеристики KR 65-50-160/174-2/15

KR 65-50-160/174-2/15 Kordis Технические характеристики KR 65-50-160/174-2/15.
Насос модификации Kordis (Кордис) перекачивает воду и жидкости, основные физико-химические свойства которых (химическая активность, плотность, вязкость), схожие с водой.

Условное обозначение
KR 65-50-160/174-2/15 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр входного патрубка, мм;
- 50: диаметр патрубка напорного, мм;
- 160: номинальный диаметр рабочего колеса, мм;
- 174: фактический диаметр рабочего колеса, мм;
- 2: число полюсов электродвигателя;
- 15: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Расшифровка буквенного обозначения в насосе Kordis KR 65-50-160/174-GG-G-2-УХЛ3.1/F15 с сальниковым уплотнением:
- GG: корпус и рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c приводом, упругая муфта с защитным кожухом.

В электронасосном агрегате, в качестве электрического привода насоса KR 65-50-160/174-2/15 Kordis (Кордис), применяется трехфазный с короткозамкнутым ротором общепромышленный асинхронный электродвигатель.
По нормам евростандарта DIN, типоразмер приводного электродвигателя в насосном агрегате, 160MB2.

Взрывозащищенные электродвигатели для комплектации электронасосных агрегатов данного типа насосов не предусмотрены.

Электроподключение
- переменный трехфазный ток;
- напряжение в сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%, max
KR 65-50-160/174-2/15 91
44,9-115,8
35,5
40-30
15*2895 81,3

Патрубки насоса фланцевые, рассчитаны на давление до 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не выше 3,7 м.
Максимальный КПД насосного электроагрегата - 81,3%.

В консольного типа одноступенчатый центробежный насос KR 65-50-160/174-2/15 устанавливается только сертифицированный электродвигатель.

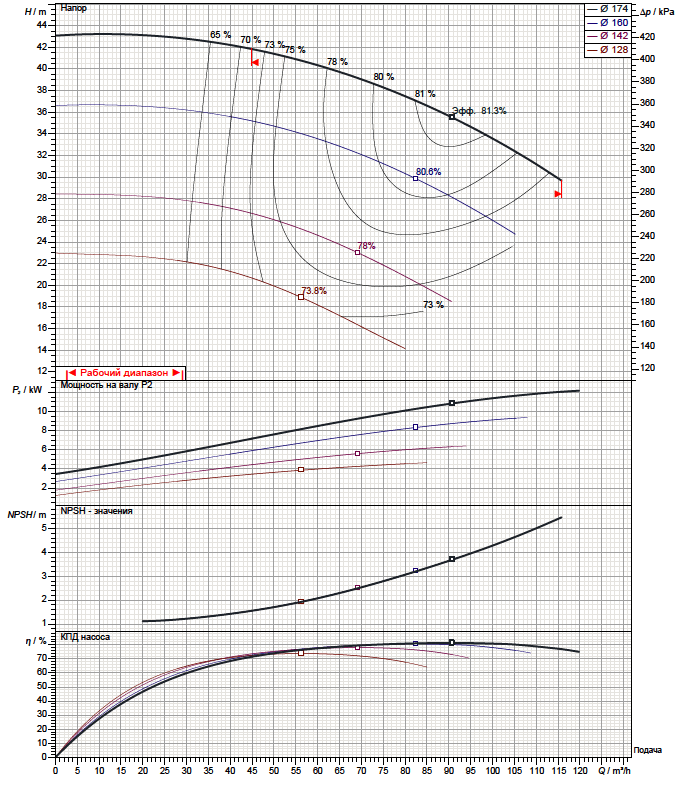

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

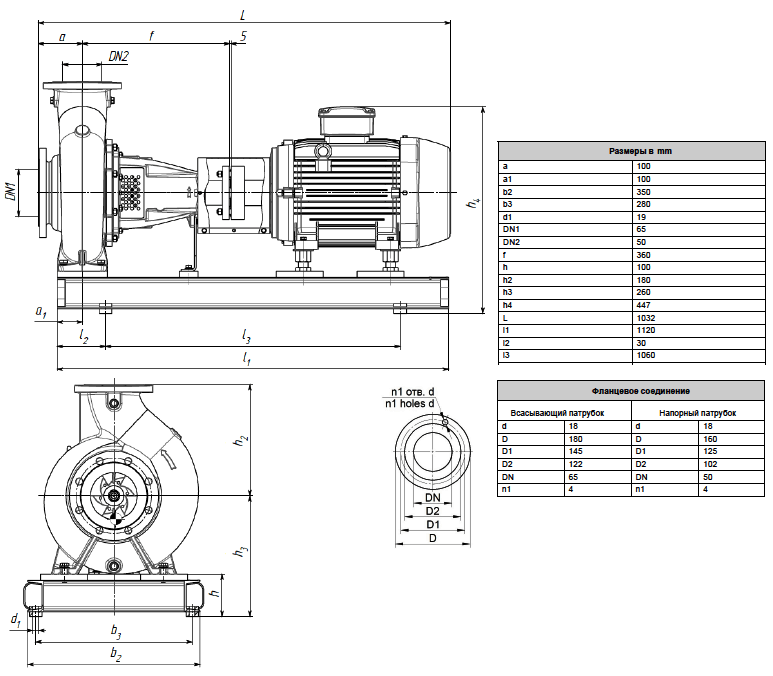

Габаритные и присоединительные размеры агрегата
