Характеристики KR 65-50-160/174-4/2.2

KR 65-50-160/174-4/2.2 Kordis KR 65-50-160/174-4/2.2 Kordis (Кордис) рабочие и технические характеристики.
Насос конструктивно консольный одноступенчатый с осевым вводом для перекачивания воды и неагрессивных жидких сред, имеющих сходство с водой по основным физико-химические свойствам (плотность, вязкость, химическая активность).

Условное обозначение агрегата
KR 65-50-160/174-4/2.2 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка на входе, мм;
- 50: диаметр выходного патрубка, мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 2.2: мощность приводного двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Kordis KR 65-50-160/174-GG-G-4-УХЛ3.1/F2,2 насос с сальниковым уплотнением, буквенного обозначение в маркировке, где:
- GG: корпус и рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c приводом, упругая муфта с защитным кожухом.

В насосном электроагрегате KR 65-50-160/174-4/2.2 Kordis (Кордис), в качестве электропривода используется асинхронный с короткозамкнутым ротором трехфазный общепромышленный электродвигатель.
Типоразмер приводного двигателя, по нормам евростандарта DIN, устанавливаемого в насосный агрегат, 100LA4.

Для оснащения насосных электроагрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 65-50-160/174-4/2.2 38
22,2-46,4
8,2
9,45-7
2,2*1430 73,8

Допускаемый кавитационный запас (ДКЗ) не более 2,5 м.
Патрубки насоса фланцевые, рассчитаны на давление до 16 кгс/см².
Максимальный КПД электронасосного агрегата - 73,8%.

В одноступенчатый центробежный насос KR 65-50-160/174-4/2.2 можно устанавливать только сертифицированный асинхронный электродвигатель.

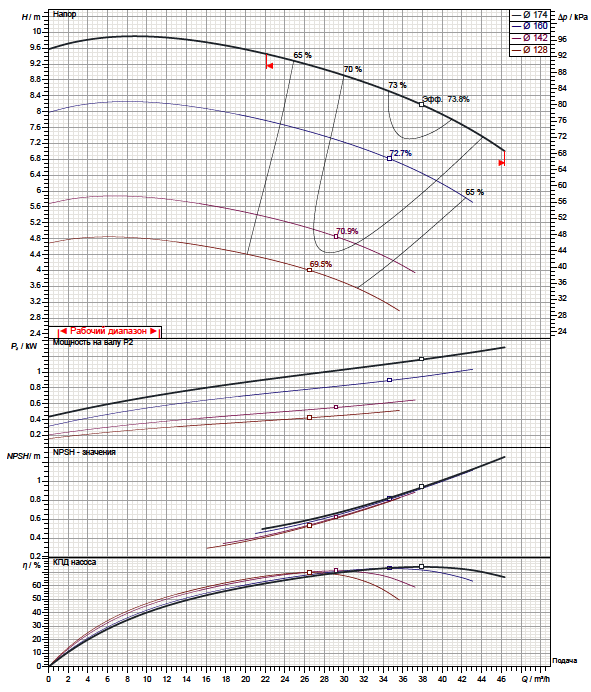

Рабочие характеристики насоса

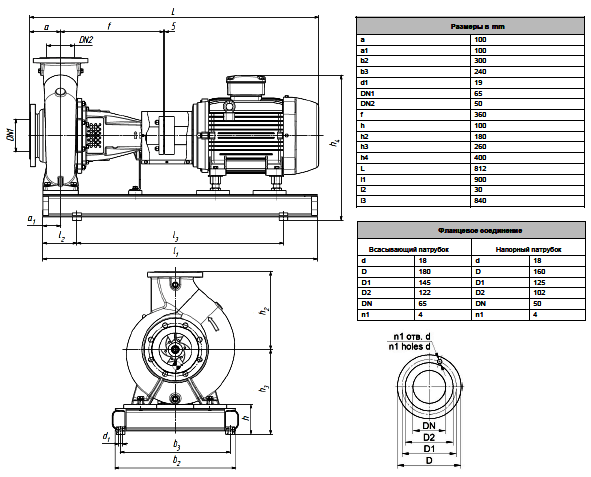

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
