Характеристики KR 65-50-200/170-2/11

Технические и рабочие характеристики насосов Кордис KR 65-50-200/170-2/11.
Одноступенчатый центробежный консольный с осевым вводом насос типа Kordis, перекачивающий воду и неагрессивные жидкости, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 65-50-200/170-2/11 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка на входе, мм;
- 50: диаметр патрубка на выходе, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 170: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электрического привода;
- 11: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Кордис KR 65-50-200/170-GG-G-2-УХЛ3.1/F11 - насос с сальниковым уплотнением, буквенное обозначение:
- GG: корпус и колесо рабочее изготовлено из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: c электродвигателем насос на раме, упругая муфта с защитным кожухом.

Привод насосного агрегата KR 65-50-200/170-2/11 Кордис осуществляет асинхронный с короткозамкнутым ротором трехфазный электродвигатель общепромышленного назначения.
Типоразмер электродвигателя, в соответствии с нормами европейского стандарта DIN, 160MA2 (11 квт).

В оснащении приводом электронасосов данной модификации Kordis взрывозащищенные электродвигатели не применяются.

Электропитание
- переменный трехфазный ток;
- напряжение в сети 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Номинальный ток насосного агрегата - 20,6А.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не превышает 1,9 м.

В горизонтальный одноступенчатый центробежный насос типа KR 65-50-200/170-2/11 Kordis монтируется только трехфазный сертифицированный общепромышленный асинхронный электродвигатель.

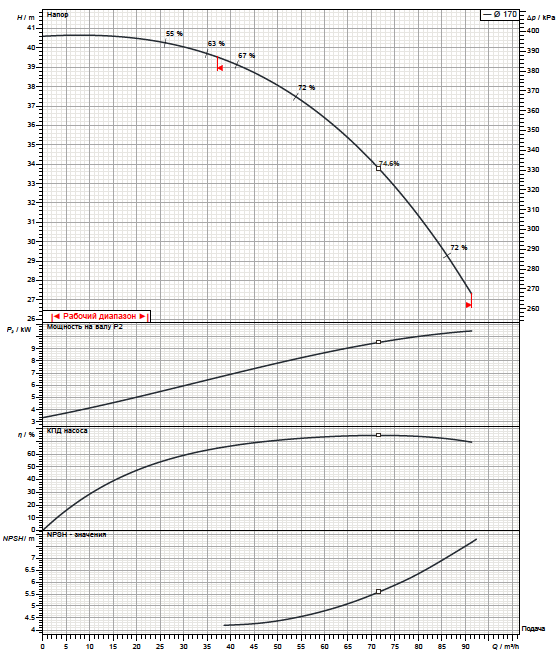

Рабочие характеристики насоса

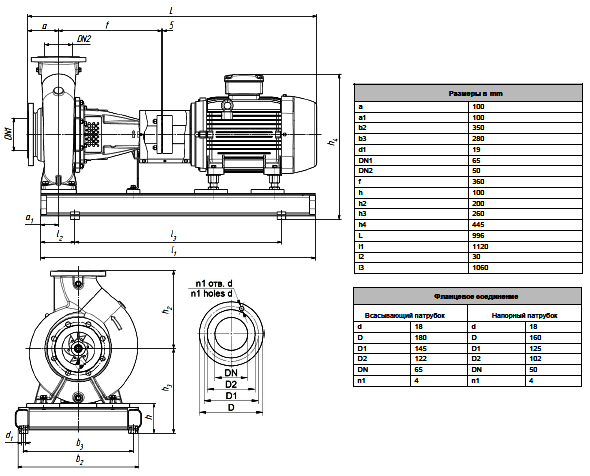

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
