Характеристики KR 65-50-250/260-4/5.5

Рабочие и технические характеристики насосов KR 65-50-250/260-4/5.5 Кордис.
С осевым вводом одноступенчатый центробежный консольный насос Kordis, перекачивающий воду и неагрессивные жидкости со сходными с водой физико-химическими показателями - химическая активность, вязкость и плотность.

Условное обозначение агрегата
KR 65-50-250/260-4/5.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр входного патрубка, мм;
- 50: диаметр напорного патрубка, мм;
- 250: номинальный диаметр рабочего колеса, мм;
- 260: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов электрического привода;
- 5.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 65-50-250/260-GG-G-4-УХЛ3.1/F5,5 Кордис - насос с сальниковым уплотнением, буквенные обозначения в маркировке, где:
- GG: корпус, рабочее колесо выполнены из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос с электроприводом на раме, упругая муфта, защитный кожух.

Для привода KR 65-50-250/260-4/5.5 Кордис используется с короткозамкнутым ротором общепромышленного назначения трехфазный асинхронный электродвигатель, типоразмер которого, в соответствии с нормами стандарта DIN, 132S4 (5,5 квт).

Взрывозащищенные электродвигатели в оснащении приводом насосных агрегатов Kordis данной модификации не участвуют.

Электроснабжение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Ток номинальный насосного агрегата 10,9А.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не выше 1,3 м.

В одноступенчатый горизонтальной конструкции с осевым входом центробежный насос KR 65-50-250/260-4/5.5 Kordis должен устанавливаться только асинхронный сертифицированный общепромышленный трехфазный электродвигатель.

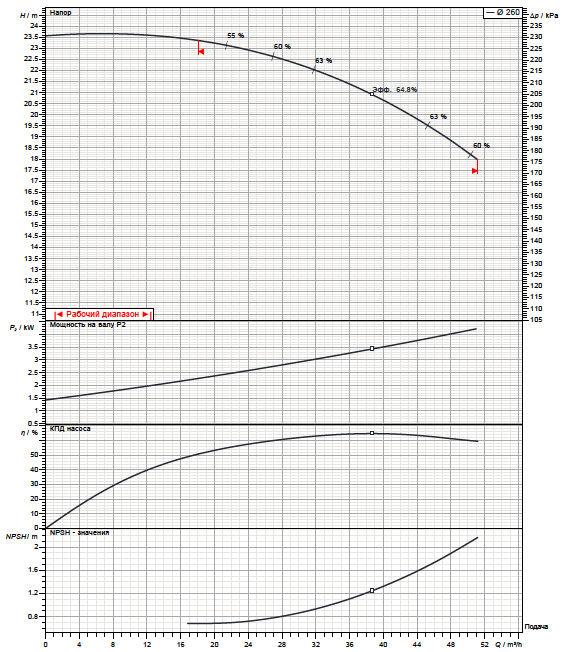

Рабочие характеристики насоса

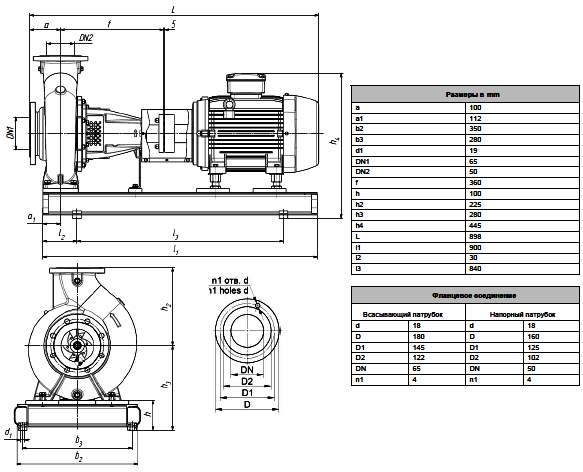

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
