Характеристики KR 65-50-315/265-4/5.5

KR 65-50-315/265-4/5.5 Kordis Рабочие и технические характеристики насоса Кордис KR 65-50-315/265-4/5.5.
Консольный с осевым вводом центробежный горизонтальный одноступенчатой конструкции насос типа Kordis для перекачивания воды и неагрессивных жидких сред, схожих с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 65-50-315/265-4/5.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр входящего патрубка, мм;
- 50: диаметр патрубка на выходе, мм;
- 315: диаметр номинальный рабочего колеса, мм;
- 265: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электрического двигателя;
- 5.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Расшифровка буквенного обозначения в маркировке насоса KR 65-50-315/265-GG-G-4-УХЛ3.1/F5,5 Кордис с сальниковым уплотнением:
- GG: корпус и рабочее колесо изготовлены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос с электродвигателем на раме, упругая муфта, закрытая защитным кожухом.

В KR 65-50-315/265-4/5.5 Кордис, в качестве привода насоса, используется трехфазный асинхронный общепромышленный с короткозамкнутым ротором электродвигатель с типоразмером, в соответствии с нормой европейского стандарта DIN, 132S4 (5,5 квт).

Взрывозащищенные электродвигатели в комплектации приводом насосов Kordis данной модификации не применяются.

Электропитание
- ток трехфазный переменный;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
Ток
А
KR 65-50-315/265-4/5.5 37
18-50
20,3
22,4-14
5,5*1430 10,9

ДКЗ (допускаемый кавитационный запас) не более 1 м.
КПД электронасосного агрегата, max -60,4%.
Патрубки насоса фланцевые рассчитаны на давление до 16 кгс/см².

В горизонтальный с осевым входом горизонтальный одноступенчатый центробежный насос марки KR 65-50-315/265-4/5.5 устанавливается только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

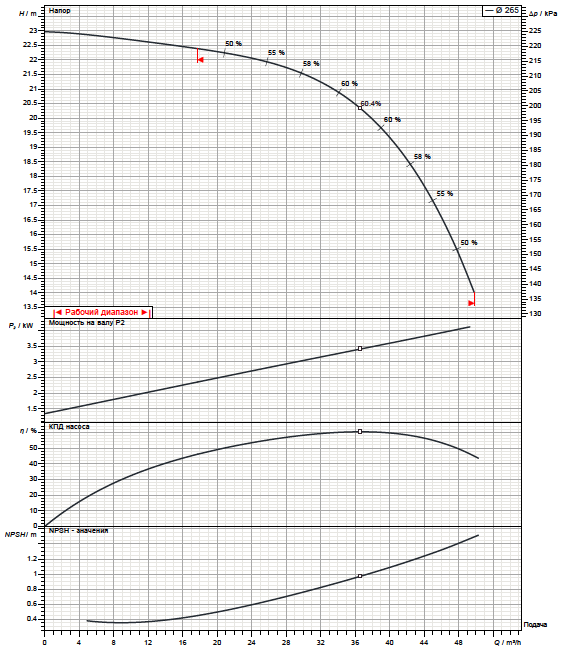

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

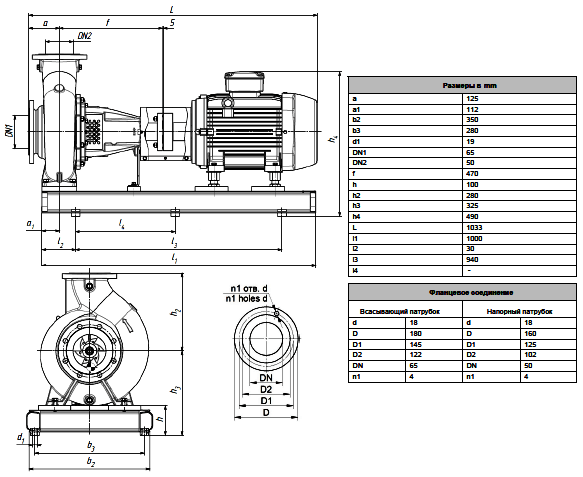

Габаритные и присоединительные размеры агрегата
