Характеристики KR 65-50-315/320-4/11

KR 65-50-315/320-4/11 Kordis Технические и напорные характеристики KR 65-50-315/320-4/11.
Насос консольный типа Kordis (Кордис) применяется для перекачивания воды и жидких сред (схожих с водой по основным физико-химическим параметрам (химическая активность, плотность, вязкость).

Условное обозначение
KR 65-50-315/320-4/11 УХЛ3.1, где
- KR: консольный горизонтальный;
- 65: диаметр патрубка на входе, мм;
- 50: диаметр напорного патрубка, мм;
- 315: номинальный диаметр рабочего колеса, мм;
- 320: фактический диаметр рабочего колеса, мм;
- 4: число полюсов приводного двигателя;
- 15: мощность приводного двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Расшифровка буквенного обозначения в KR 65-50-315/320-GG-G-4-УХЛ3.1/F11 - насосе Kordis с сальниковым уплотнением:
- GG: корпус и рабочее колесо - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c приводом, упругая муфта с защитным кожухом.

В качестве электрического привода KR 65-50-315/320-4/11 Kordis (Кордис), в электроагрегат, устанавливается с короткозамкнутым ротором 3-х фазный общепромышленный асинхронный электродвигатель.
По нормам европейского стандарта DIN, типоразмер приводного электродвигателя для привода в насосном агрегате, 160M4.

Взрывозащищенные электродвигатели для оснащения электроагрегатов этого вида насосов не предусмотрены.

Электроподключение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%, max
KR 65-50-315/320-4/11 45
22-60
32
35,5-26
11*1450 81,3

Максимальный КПД электроагрегата насосного - 61.5%.
Патрубки насоса фланцевые, рассчитаны на давление до 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 1,3 м.

В одноступенчатый горизонтальный центробежный насос KR 65-50-315/320-4/11 монтируется только сертифицированный электродвигатель.

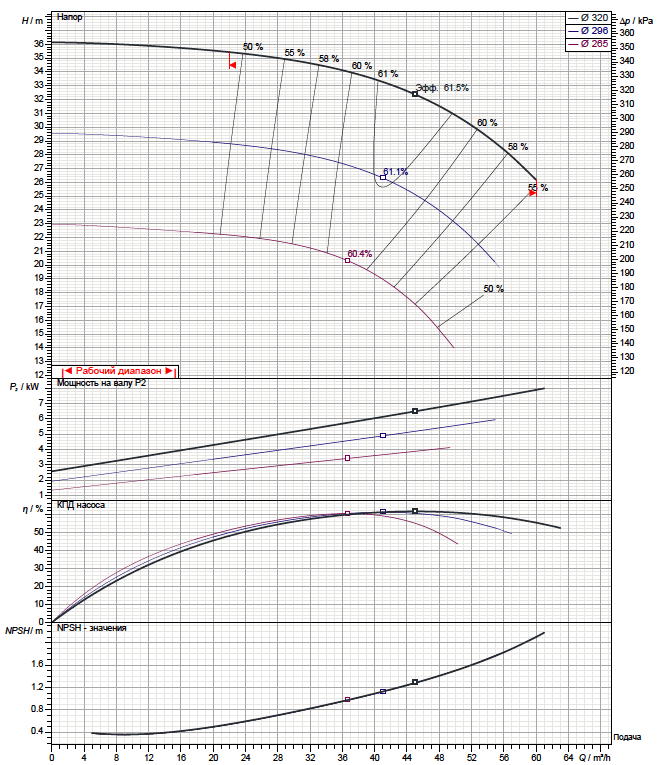

Рабочие характеристики насоса

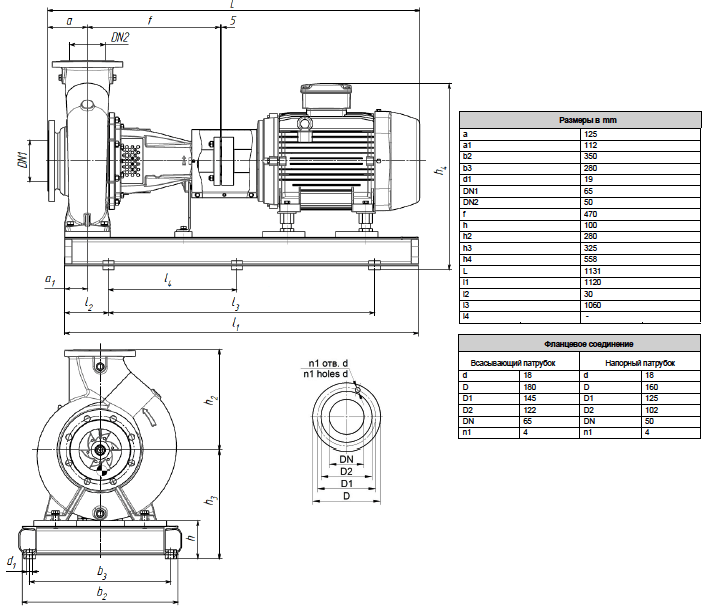

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
