Характеристики KR 80-65-125/130-2/7.5

Рабочие и технические характеристики Кордис KR 80-65-125/130-2/7.5.
С осевым вводом консольного типа горизонтальный одноступенчатый центробежный насос, перекачивающий воду и различные жидкости, схожие с водой по плотности, вязкости, и химической активности.

Условное обозначение
KR 80-65-125/130-2/7.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр входящего патрубка, мм;
- 65: диаметр выходящего патрубка, мм;
- 125: диаметр номинальный рабочего колеса, мм;
- 130: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов двигателя;
- 7,5: мощность электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Кордис с сальниковым уплотнением KR 80-65-125/130-GG-G-2-УХЛ3.1/F5,5 - буквенное обозначение в маркировке:
- GG: корпус, рабочее колесо выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электроприводом на раме, упругая муфта, закрытая защитным кожухом.

В насосный агрегат KR 80-65-125/130-2/7.5 Кордис, в качестве привода, устанавливается общепромышленного исполнения с короткозамкнутым ротором асинхронный электродвигатель с типоразмером 132SB2 (7,5 квт, в соответствии с нормой европейского стандарта DIN).

Взрывозащищенные электродвигатели в комплектации приводом электронасосов Kordis данного типа не применяются.

Электроснабжение
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата 80,4%.
Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не более 3,3 м.

В центробежный консольной конструкции насос типа KR 80-65-125/130-2/7.5 может монтироваться только асинхронный трехфазный общепромышленный сертифицированный электродвигатель.

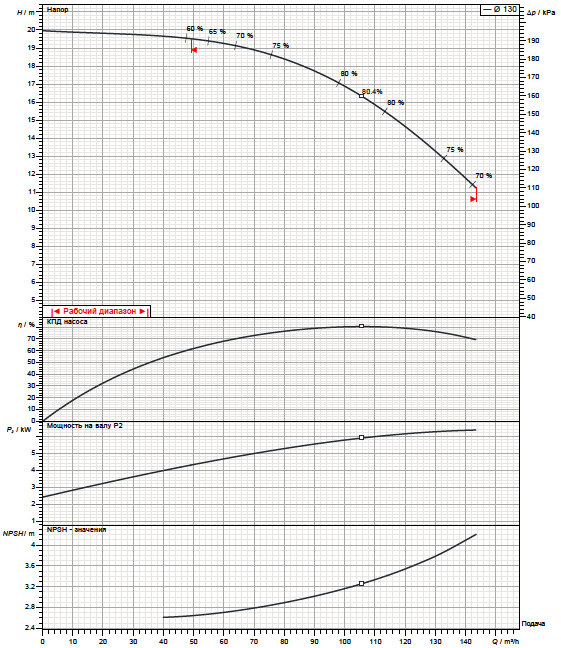

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

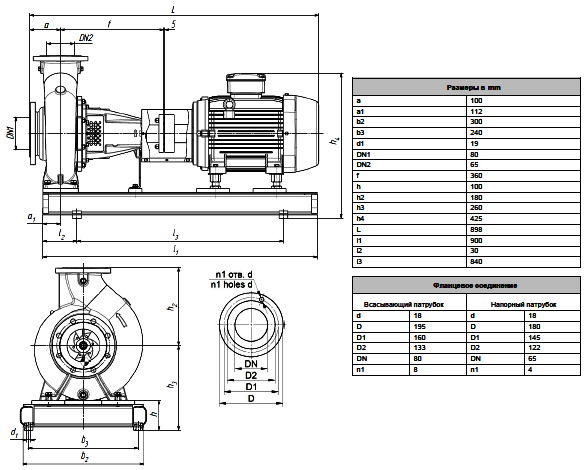

Габаритные и присоединительные размеры агрегата
