Характеристики KR 80-65-125/141-4/1.1

KR 80-65-125/141-4/1.1 Kordis Kordis (Кордис) KR 80-65-125/141-4/1.1 - технические и рабочие характеристики.
Насос, по своей конструкции, одноступенчатый консольный с осевым вводом и используется для перекачивания воды и различных жидкостей, имеющих сходство с водой по химической активности, плотности и вязкости.

Условное обозначение агрегата
KR 80-65-125/141-4/1.1 УХЛ3.1, где
- KR: консольный горизонтальный;
- 80: диаметр патрубка на входе, мм;
- 65: диаметр напорного патрубка, мм;
- 125: диаметр рабочего колеса номинальный, мм;
- 141: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электрического привода;
- 1.1: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 80-65-125/141-GG-G-4-УХЛ3.1/F1,1 насос Кордис с сальниковым уплотнением, обозначение буквенное, где:
- GG: корпус и колесо рабочее изготовлены из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругой муфтой и защитным кожухом.

Центробежный консольный насос KR 80-65-125/141-4/1.1 Kordis (Кордис) комплектуется электроприводом, в качестве которого применяется с короткозамкнутым ротором асинхронный общепромышленный трехфазный электродвигатель.
Марка электродвигателя электронасосного агрегата, по европейскому стандарту DIN, 90S4.

Для комплектации насосных агрегатов взрывозащищенные электродвигатели не используются.

Электроподключение
- ток трехфазный переменный;
- сеть напряжением 380 В;
- ток частотой: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квтоб/мин
КПД
%
KR 80-65-125/141-4/1.1 58
29,4-77,4
5
5,9-3,6
1,1*1420 81,7

В консольный центробежный насос типа KR 80-65-125/141-4/1.1 может устанавливаться только сертифицированный асинхронный электродвигатель.

Фланцевые патрубки насоса рассчитаны на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не превышает 3,4 м.
КПД насосного агрегата 81,7%.

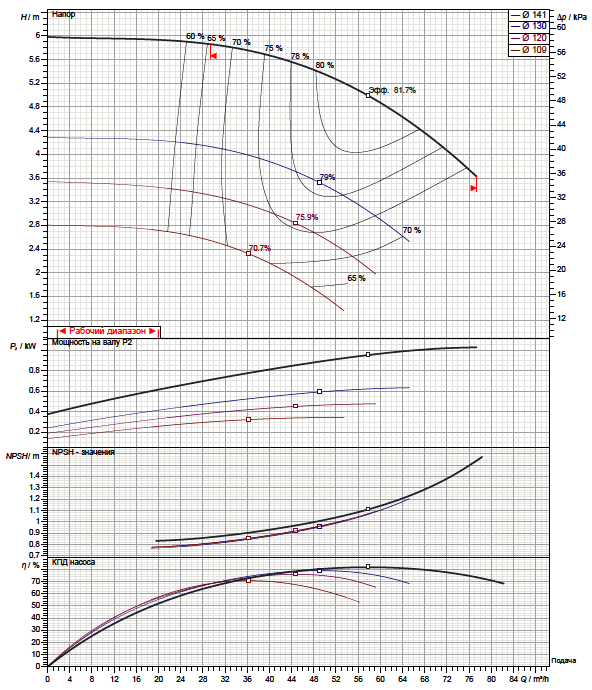

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

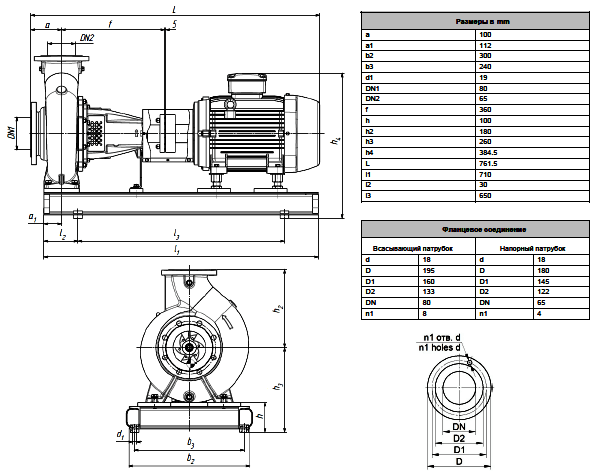

Габаритные и присоединительные размеры агрегата
